第二種電気工事士 平成29年度(2017) 下期 問27 過去問解説

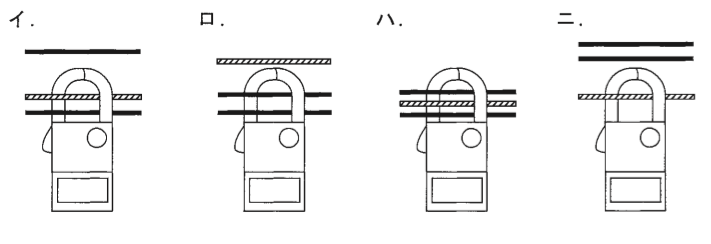

【考え方】漏れ電流を測るときは、回路の電線を全部（中性線もふくめて）まとめてはさみます。 ■1 しくみ 漏電がなければ、行きの電流と帰りの電流は同じ大きさです。 電線を全部まとめてはさむと、行きと帰りが打ち消し合って、ゼロになります。 漏電があると、その分だけ打ち消し合わずに残ります。 ■2 選ぶ 単相3線式では、3本（中性線をふくむ）をすべてはさみます。 3本ともはさんでいるのは(ハ)です。 1本や2本だけをはさむと、ふつうの負荷電流が出てしまうので、ほかの選択肢はちがいます。 答えは(ハ)ピヨ。
