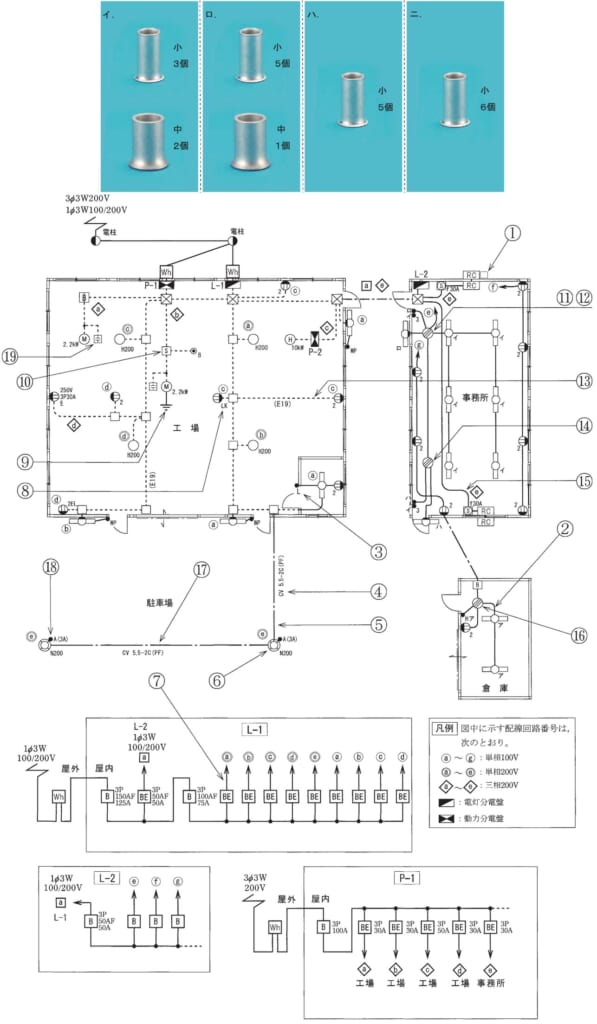

第二種電気工事士 平成29年度(2017) 下期 問41 過去問解説

【考え方】リングスリーブ小は1.6 mm 2〜4本（2本は刻印○、3〜4本は刻印小）、中は1.6 mm 5〜6本です。 ■1 ⑪につながる配線 ⑪のボックスには、5本のケーブルが来ます。 電灯分電盤 L-2 からの電源ⓔ、上のスイッチ（ロと3路スイッチ「イ」）、壁の照明「ロ」、照明「イ」、下のボックス⑭です。 ■2 つなぐ所を1つずつ数える 白い線：電源・照明ロ・照明イ・⑭の4本 → 小1個 黒い線：電源・上のスイッチ・⑭の3本 → 小1個 3路スイッチどうしを結ぶ線：2本ずつ2か所 → 小2個 照明イへの返り線（2本） → 小1個 照明ロへの返り線（2本） → 小1個 ■3 まとめる 全部で小6個です。 答えは(ニ)ピヨ。
