第二種電気工事士 平成29年度(2017) 下期 問43 過去問解説

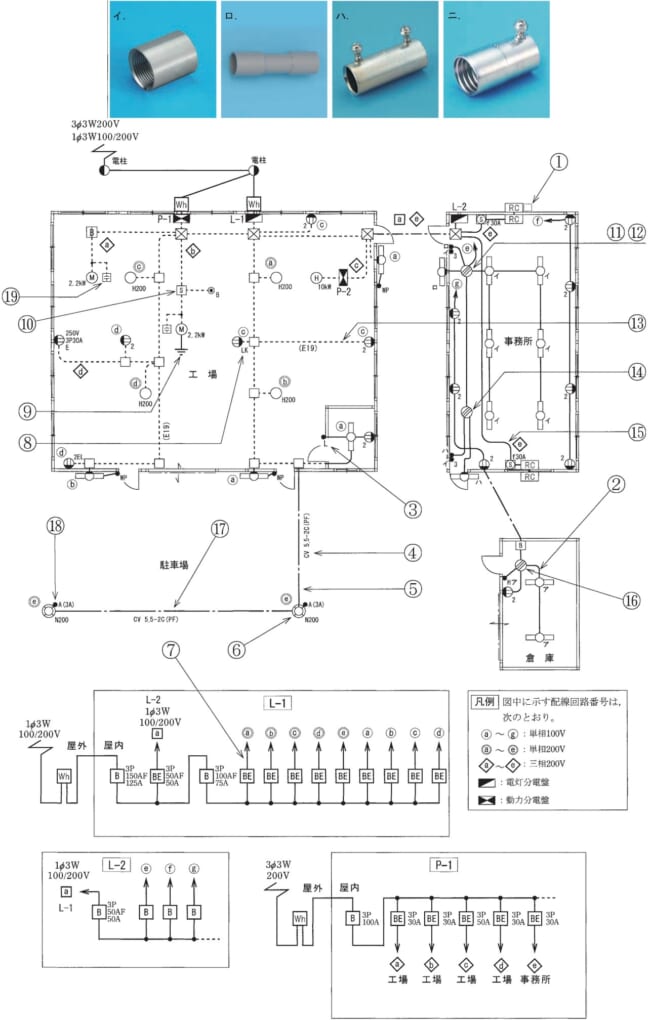

⑬で示す電線管相互を接続するために使用されるものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】（E19）はねじなし電線管です。ねじなし電線管どうしは、ねじで管を止める「ねじなしカップリング」でつなぎます。
■1 ⑬を読む
⑬には「（E19）」と書かれています。E は、ねじなし電線管の記号です。
■2 部品を選ぶ
ねじなし電線管どうしをつなぐのは、ねじなしカップリングです。→ (ハ)
(イ) ねじを切った金属管用のカップリングです。
(ロ) 硬質塩化ビニル電線管用です。
(ニ) 可とう電線管と金属管をつなぐ、コンビネーションカップリングです。
答えは(ハ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問43
