第二種電気工事士 平成29年度(2017) 下期 問45 過去問解説

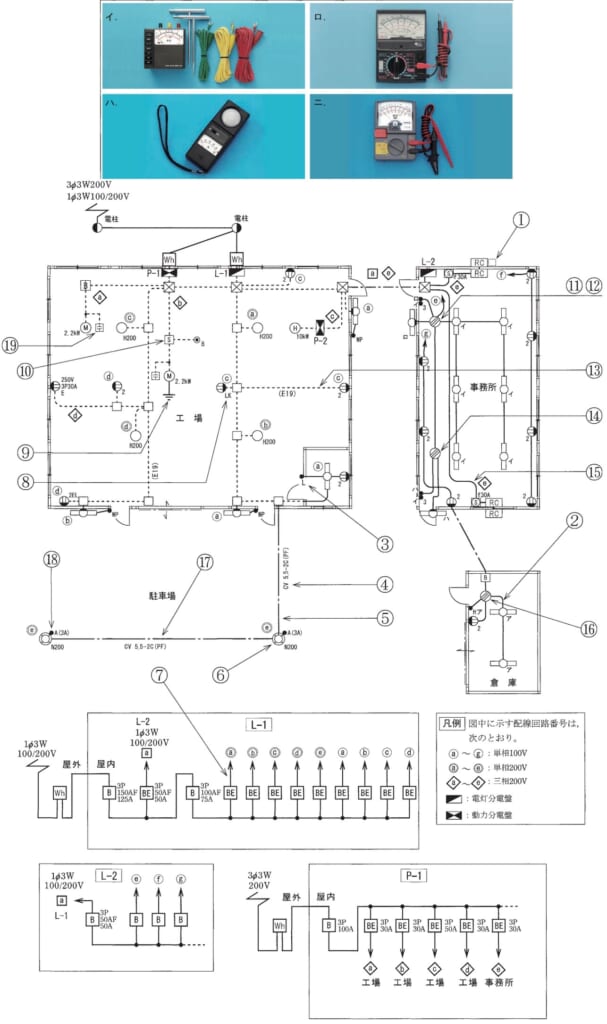

⑮で示す回路の絶縁抵抗値を測定するものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】絶縁抵抗計（メガー）は、電路と大地の間の絶縁抵抗をはかる測定器です。
■1 ⑮を読む
⑮は、事務所のルームエアコンの三相200 V 回路です。
■2 測定器を選ぶ
絶縁抵抗をはかるのは、絶縁抵抗計です。→ (ニ)
(イ) は接地抵抗計、(ロ) は回路計（テスタ）、(ハ) は照度計です。
答えは(ニ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問45
