第二種電気工事士 平成29年度(2017) 下期 問46 過去問解説

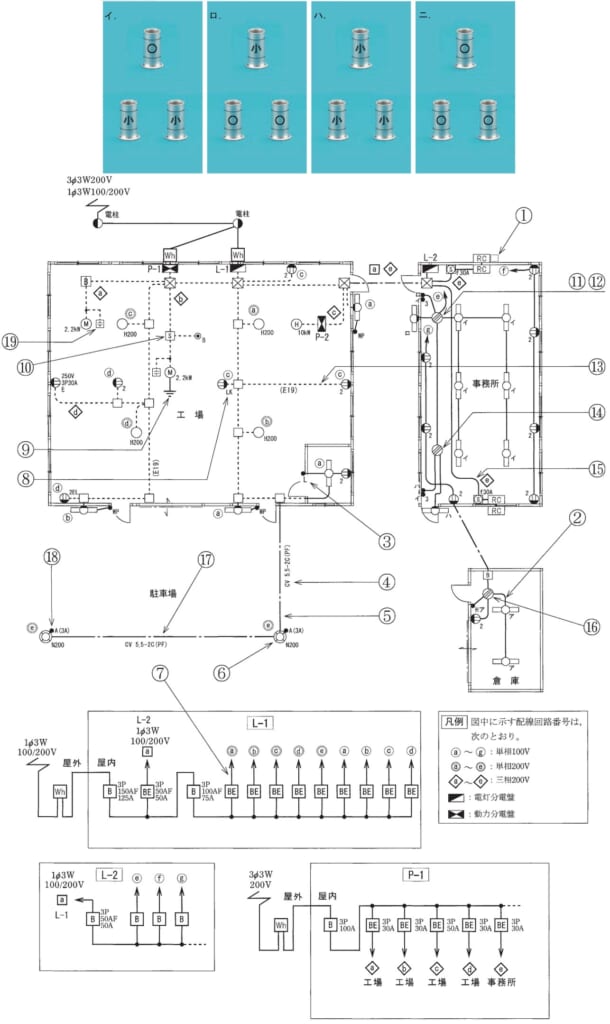

⑯で示す部分の接続工事をリングスリーブ小3個を使用して圧着接続した場合の圧着接続後の刻印の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の○，小は接続後の刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】リングスリーブ小の刻印は、1.6 mm 2本なら「○」、3〜4本なら「小」です。
■1 ⑯につながる配線
⑯は、倉庫のボックスです。
電源（分電盤Bから）、スイッチ「Hア」、コンセント、照明「ア」がつながります。
■2 つなぐ所を1つずつ数える
白い線：電源・コンセント・照明の3本 → 刻印「小」
黒い線：電源・スイッチ・コンセントの3本 → 刻印「小」
返り線（スイッチから照明へ）：2本 → 刻印「○」
■3 まとめる
○1個と小2個の (イ) です。
答えは(イ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問46
