第二種電気工事士 平成29年度(2017) 下期 問47 過去問解説

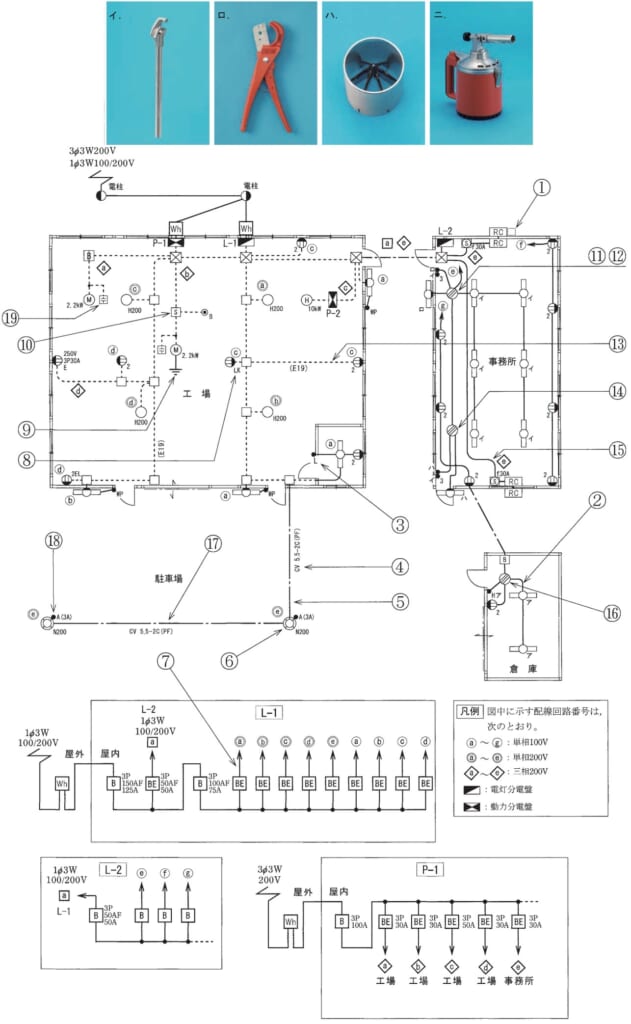

⑰で示す地中配線工事で使用する工具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】PF管（合成樹脂製可とう電線管）を切るのは、合成樹脂管用カッタです。
■1 ⑰を読む
⑰は、駐車場の地中配線で、「CV 5.5-2C（PF）」と書かれています。
CVケーブルを、PF管に入れてうめます。
■2 工具を選ぶ
PF管を切るには、合成樹脂管用のカッタを使います。→ (ロ)
(ニ) ガストーチランプは、硬質塩化ビニル電線管を温めて曲げる道具で、この工事では使いません。
答えは(ロ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問47
