第二種電気工事士 平成29年度(2017) 下期 問48 過去問解説

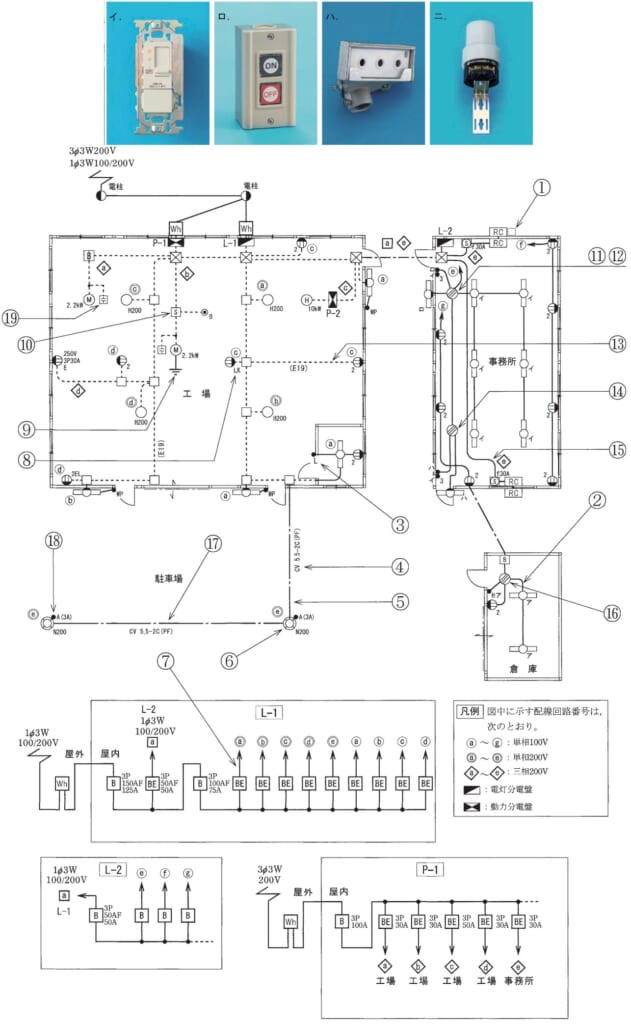

⑱で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】自動点滅器の図記号は ● に傍記「A」です。（3A）は定格電流3 A で、明るさで自動で入り切りします。
■1 ⑱を読む
⑱は、駐車場の屋外灯のそばにある、黒丸に「A（3A）」を添えた記号です。
これは自動点滅器で、暗くなると自動で照明をつけます。
■2 写真を選ぶ
光を感じる部分が上にある (ニ) です。
答えは(ニ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問48
