第二種電気工事士 平成29年度(2017) 下期 問49 過去問解説

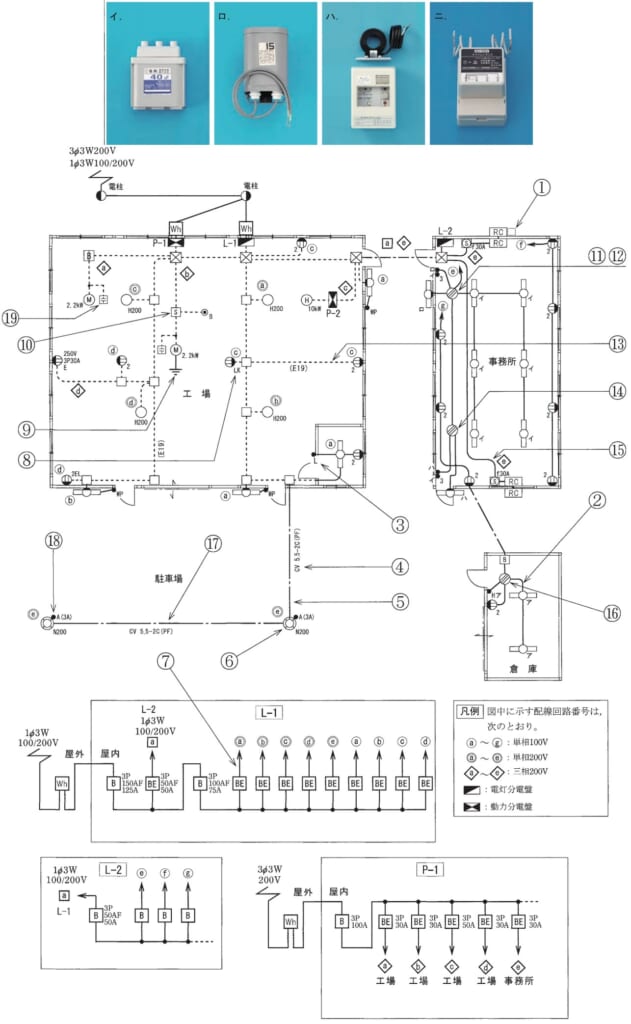

⑲で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造の工場，事務所及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】進相コンデンサは、電動機の力率（電気をむだなく使えている割合）をよくする機器です。容量の単位は μF です。
■1 ⑲を読む
⑲は、2.2 kW の電動機につながった進相コンデンサの記号です。
■2 写真を選ぶ
「40 μF」の表示がある (イ) です。
(ハ) は零相変流器と組む漏電警報器、(ニ) はチャイムトランスです。
答えは(イ)ピヨ。
出典：平成29年度（2017） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問49
