第二種電気工事士 平成30年度(2018) 上期 問17 過去問解説
写真に示す材料の用途は。
- イ 金属管と硬質塩化ビニル電線管とを接続するのに用いる。
- ロ 合成樹脂製可とう電線管相互を接続するのに用いる。
- ハ 合成樹脂製可とう電線管とCD管とを接続するのに用いる。
- ニ 硬質塩化ビニル電線管相互を接続するのに用いる。
答えと解説を見る
正解はニ
解説
【考え方】TSカップリングは、硬質塩化ビニル電線管（VE管）どうしを、接着剤でつなぐ部品です。
■1 写真を読む

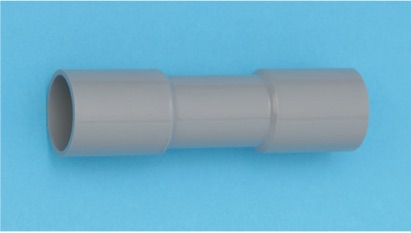

写真は、灰色の塩化ビニルでできた筒で、両側から管を差し込む形です。
これは TSカップリングで、硬質塩化ビニル電線管どうしをつなぎます。→ (ニ)
■2 ほかの選択肢
(ロ)(ハ) 合成樹脂製可とう電線管（PF管）や CD管には、それぞれ専用のカップリングを使います。
(イ) 金属管とつなぐ部品ではありません。
答えは(ニ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問17
