第二種電気工事士 平成30年度(2018) 上期 問18 過去問解説

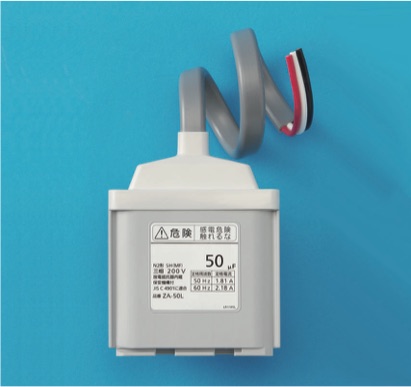

【考え方】低圧進相コンデンサは、電動機などに並列につないで、力率をよくする機器です。 ■1 写真を読む 写真の箱には「50」と容量（μF）が書かれ、3本の線が出ています。 これは三相200 V 用の低圧進相コンデンサです。→ (ニ) 電動機などと並べてつなぎ、力率（電気をむだなく使えている割合）を改善します。 ■2 ほかの選択肢 安定器・変流器・ネオン変圧器には、μF（コンデンサの容量の単位）の表示はありません。 答えは(ニ)ピヨ。
