第二種電気工事士 平成30年度(2018) 上期 問43 過去問解説

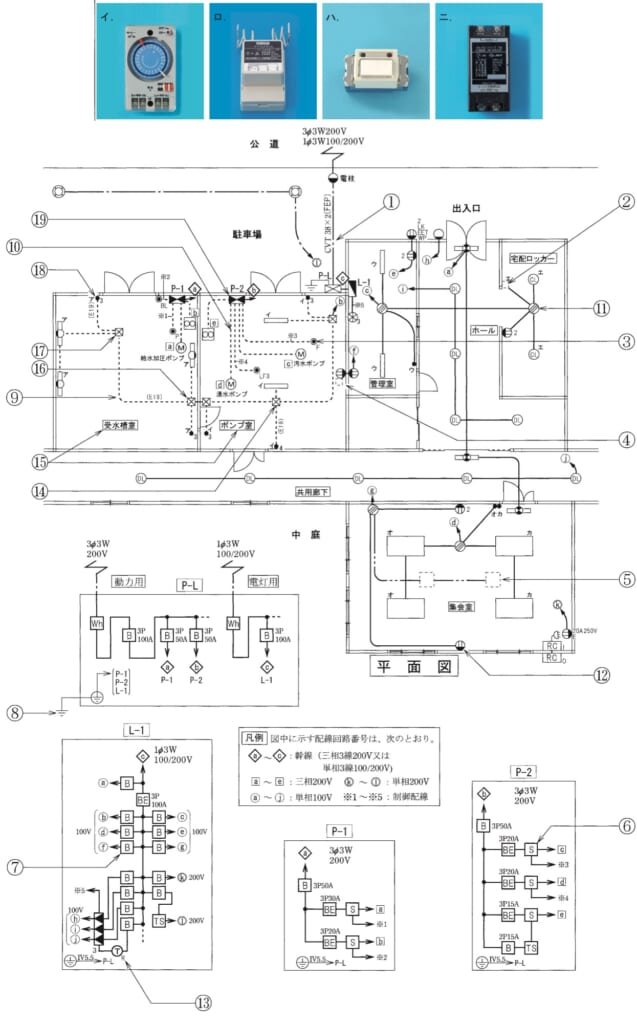

⑬で示す図記号の機器は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】丸にTを書き、Rを添えた記号は、リモコントランス（リモコン配線の電源の変圧器）です。
■1 ⑬の記号を見る
⑬は、分電盤L-1の中の、丸にTを書き、Rを添えた記号です。
これはリモコントランスで、100 Vを、リモコンを動かす低い電圧（24 Vくらい）に下げます。
■2 写真を選ぶ
写真では、「100V」「24V」と書かれたニです。
イはタイムスイッチで、ちがいます。
答えは(ニ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問43
