第二種電気工事士 平成30年度(2018) 上期 問46 過去問解説

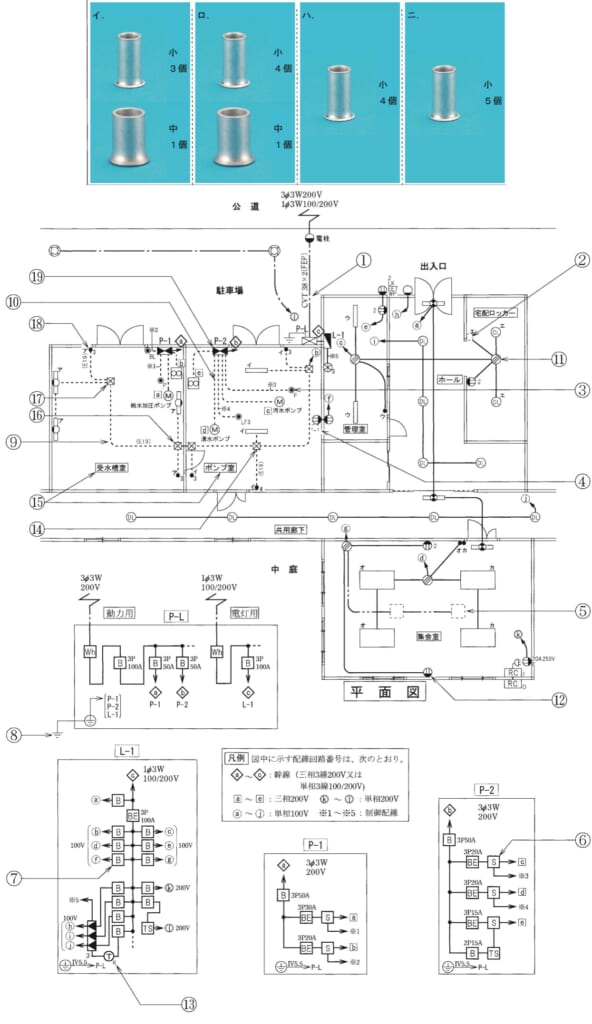

⑯で示すプルボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてIV1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】1.6 mm の電線を2〜4本つなぐときは、リングスリーブ小を使います。
■1 ⑯のボックスに来る線
右のボックスからの電源（2本）、照明「ア」への線（2本）、下の3路スイッチ「ア」（3本）、⑨（4本）が来ます。
■2 つなぐ所を数える
電源の黒と3路スイッチの「0」：2本
白い線（電源・照明・⑨）：3本
3路スイッチどうしの線：2本ずつ2か所
照明への返り線（⑨と照明）：2本
合わせて5か所です。
■3 スリーブを決める
どこも1.6 mm の2〜3本なので、小スリーブです。→ 小スリーブ5個
答えは(ニ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問46
