第二種電気工事士 平成30年度(2018) 上期 問47 過去問解説

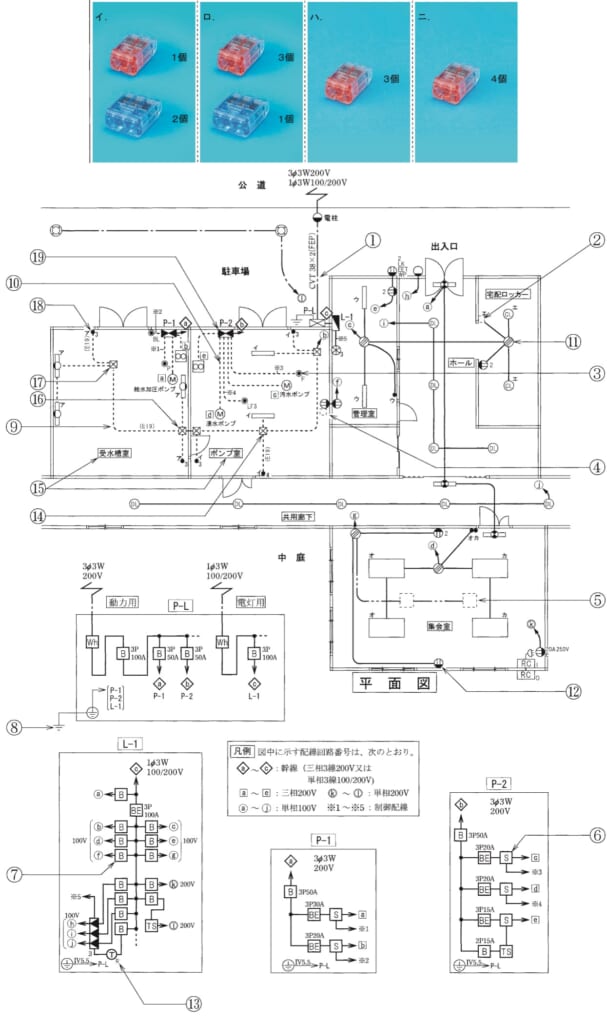

⑰で示すプルボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてIV1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用、3本用など）を使います。
■1 ⑰のボックスに来る線
⑨（4本）、上の3路スイッチ「ア」（3本）、左の照明「ア」への線（2本）が来ます。
■2 つなぐ所を数える
3路スイッチどうしの線：2本ずつ2か所 → 2本用2個
白い線（⑨と照明）：2本 → 2本用1個
照明への返り線（3路スイッチの「0」・⑨・照明）：3本 → 3本用1個
■3 選ぶ
2本用が3個、3本用が1個なので、ロです。
答えは(ロ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問47
