第二種電気工事士 平成30年度(2018) 上期 問48 過去問解説

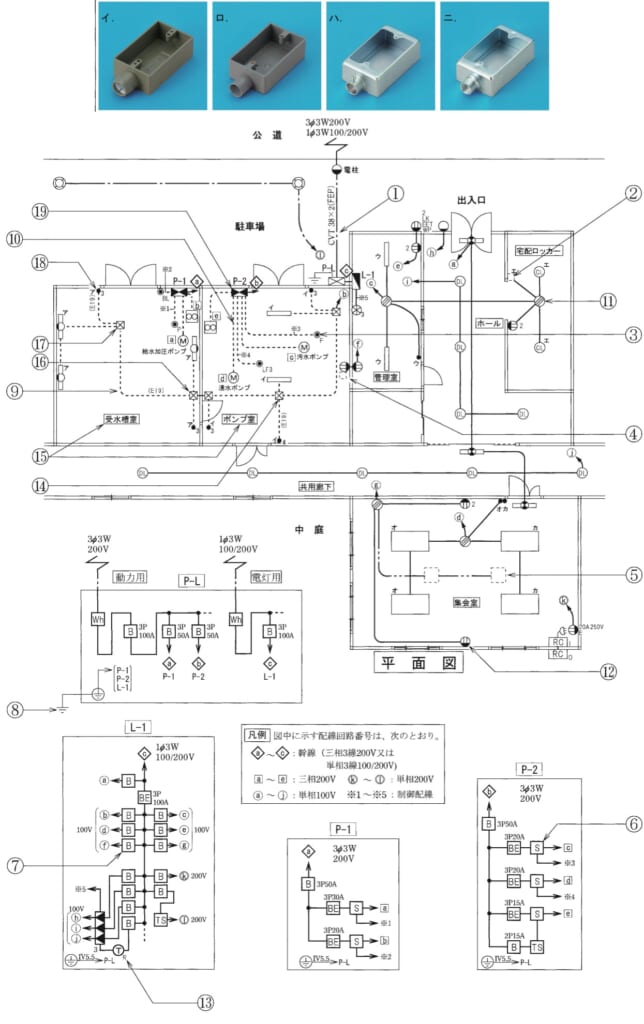

⑱で示す点滅器の取り付け工事に使用するものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】ねじなし電線管（E）の露出配管には、金属製の露出スイッチボックス（ねじなし電線管用）を使います。
■1 ⑱の配管を見る
⑱は、受水槽室の3路スイッチ「ア」です。
（E19）のねじなし電線管で配管されています。
■2 ボックスを選ぶ
ねじなし電線管をつなげる、金属製の露出スイッチボックスを使います。→ ハ
イ・ロは合成樹脂管用のボックスなので、ちがいます。
答えは(ハ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問48
