第二種電気工事士 平成30年度(2018) 上期 問49 過去問解説

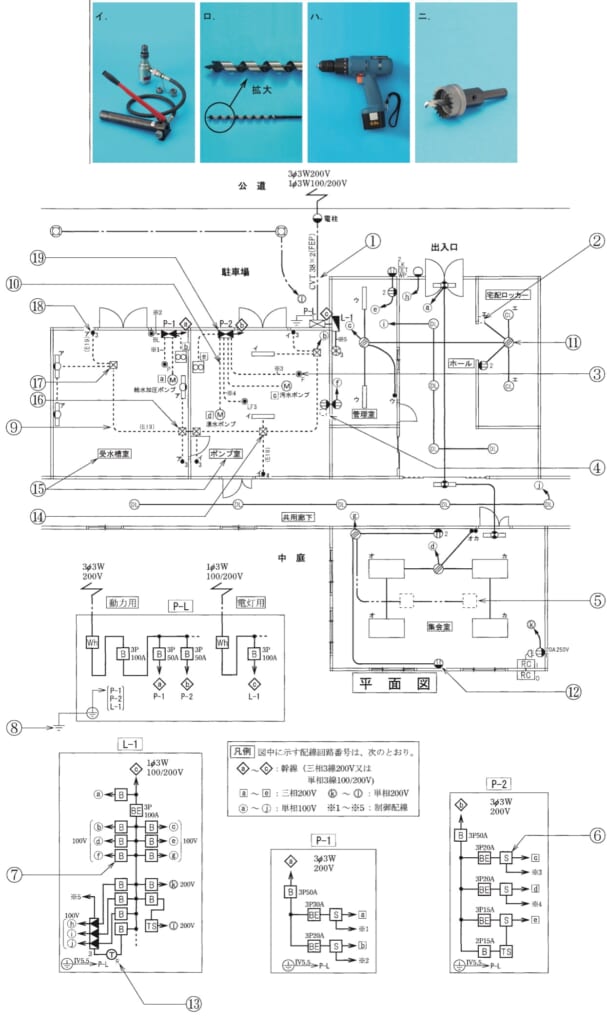

⑲で示す分電盤（金属製）に穴をあけるのに使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】金属の盤に穴をあける道具は、ノックアウトパンチャ、電動ドリル、ホルソです。木工用のきりは使いません。
■1 ⑲の盤を見る
⑲は、ポンプ室の盤（P-2）で、金属製の箱です。
■2 1つずつ確かめる
イ：油圧式のノックアウトパンチャ（金属の板に丸い穴を打ち抜く道具）→ 使います
ハ：電動ドリル → 使います
ニ：ホルソ（ドリルに付けて大きな丸い穴をあける刃）→ 使います
ロ：木に穴をあける木工用のきり（ドリルビット）→ 金属には使いません
答えは(ロ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問49
