第二種電気工事士 平成30年度(2018) 上期 問50 過去問解説

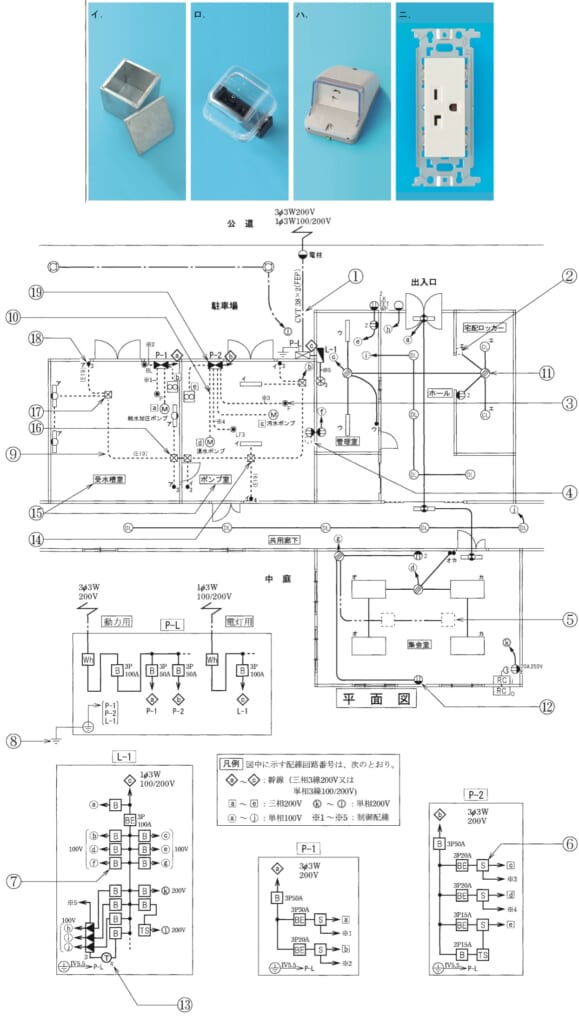

この配線図で，使用されていないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】図記号：⊠はプルボックス、「20A250V E」は接地極付コンセント（250 V 20 A）、▲付きは床面のコンセントです。二重床用コンセントの記号も確かめます。
■1 図にある物を確かめる
イ：プルボックス → あります
ロ：二重床用のコンセント → あります（⑤）
ニ：20 A 250 Vの接地極付コンセント → あります（集会室）
■2 使われていない物
ハは、床に取り付けるフロアコンセントです。
図には床面用のコンセントの記号（▲付き）がないので、使われていません。
答えは(ハ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問50
