第二種電気工事士 平成30年度(2018) 下期 問10 過去問解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

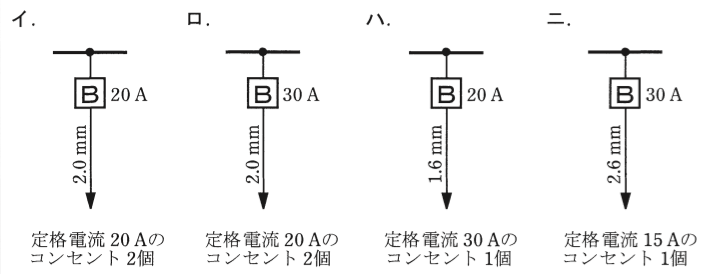

（選択肢イ〜ニは，図を見てください。）
- イ 配線用遮断器20 A，電線2.0 mm，定格電流20 Aのコンセント2個
- ロ 配線用遮断器30 A，電線2.0 mm，定格電流20 Aのコンセント2個
- ハ 配線用遮断器20 A，電線1.6 mm，定格電流30 Aのコンセント1個
- ニ 配線用遮断器30 A，電線2.6 mm，定格電流15 Aのコンセント1個
答えと解説を見る
正解はイ
解説
【考え方】20 Aの配線用遮断器は電線1.6 mm以上・コンセント20 A以下、30 Aの配線用遮断器は電線2.6 mm（5.5 mm²）以上・コンセント20 A以上30 A以下です。
■1 決まりを確かめる
配線用遮断器（ブレーカ）の大きさで、使える電線の太さとコンセントが決まっています。
■2 1つずつ確かめる
イ：20 Aの回路に2.0 mm の電線（1.6 mm以上でよい）と20 Aのコンセント → 決まりどおりです
ロ：30 Aの回路なのに電線が2.0 mm → 細すぎます（2.6 mm以上がいります）
ハ：20 Aの回路に30 Aのコンセント → 20 A以下でないのでだめです
ニ：30 Aの回路に15 Aのコンセント → 20 A以上がいるのでだめです
答えは(イ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問10
