第二種電気工事士 平成30年度(2018) 下期 問27 過去問解説

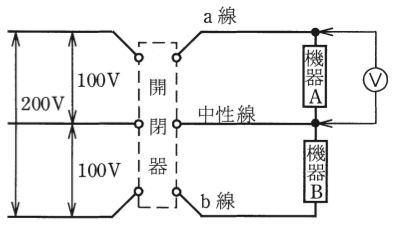

【考え方】中性線が切れると、機器Aと機器Bが直列になり、200 Vを抵抗の大きさで分け合います。 ■1 ふつうのとき 機器Aにも機器Bにも、100 Vずつかかります。 ■2 中性線が切れたとき 機器Aと機器Bが直列（1本の道につながった形）になって、200 Vを分け合います。 抵抗の大きい方に大きな電圧がかかるので、機器Aが120 Vになることがあります。→ ロ ■3 ほかの選択肢 a線やb線が切れると、機器Aの電圧は0 Vか100 Vになり、120 Vにはなりません。 機器Aの中で切れても、機器Aの両端は100 Vのままです。 答えは(ロ)ピヨ。
