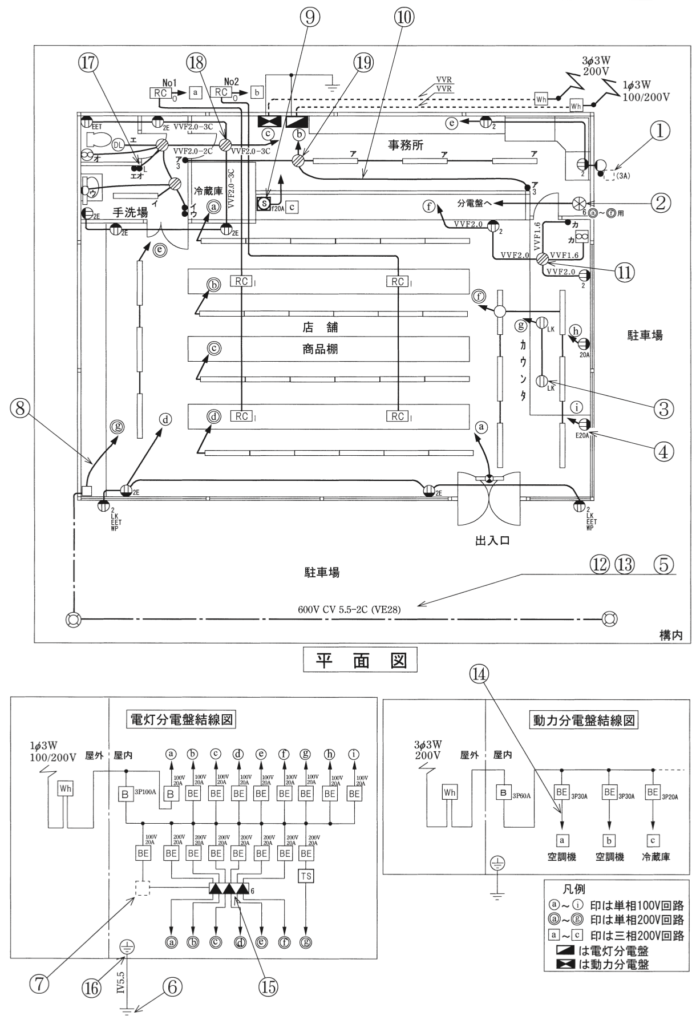

第二種電気工事士 平成30年度(2018) 下期 問33 過去問解説

【考え方】コンセントの図記号は、半分を黒くぬった丸は壁付、ぬらない丸は天井付です。LKは抜け止め形です。 ■1 ③の記号を見る ③のコンセントの記号は、丸の中が黒くぬられていません。 ■2 取り付け場所 壁に付けるコンセントは、丸の半分を黒くぬります。 ぬっていないものは、天井に付けるコンセントです。→ ロ 床面のものは▲を、二重床用のものは四角を添えるので、ちがいます。 LKは、抜け止め形（プラグが抜けにくい形）のことです。 答えは(ロ)ピヨ。
