第二種電気工事士 平成30年度(2018) 下期 問37 過去問解説

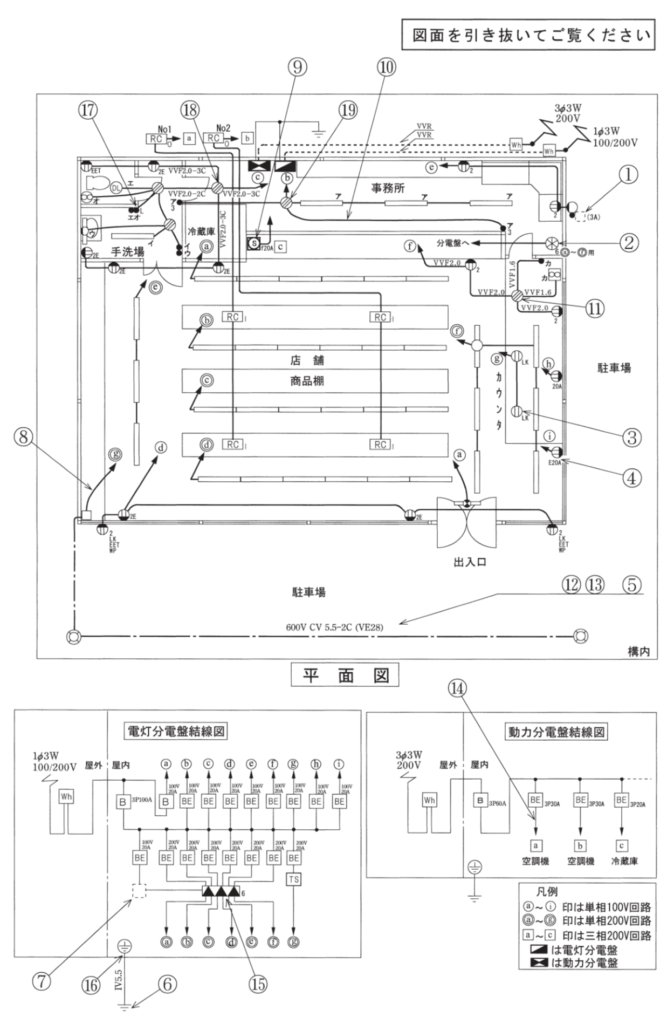

【考え方】リモコン配線の機器は、丸にTとRがリモコントランス、▲がリモコンリレー、丸に×がリモコンセレクタスイッチです。 ■1 ⑦のつながりを見る ⑦は、100 Vの漏電遮断器から電気を受けて、リモコンリレー（▲の記号）へつながっています。 ■2 何の機器か リモコンの配線は、24 Vくらいの低い電圧で動かします。 100 Vを低い電圧に下げるのが、リモコントランスです。 ■3 記号を選ぶ 丸にTを書き、Rを添えたロです。 イはベル用の変圧器なので、ちがいます。 答えは(ロ)ピヨ。
