第二種電気工事士 平成30年度(2018) 下期 問41 過去問解説
⑪で示す部分の接続工事をリングスリーブで圧着接続する場合のリングスリーブの種類，個数及び刻印の組合せで，正しいものは。

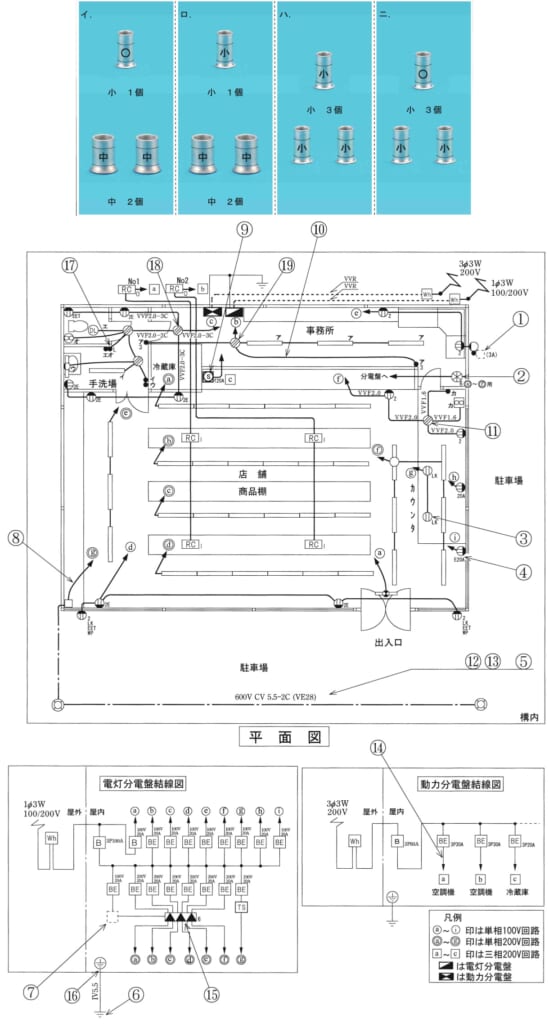

ただし，写真に示すリングスリーブ中央の○，小，中は刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】リングスリーブは、1.6 mm 2本なら小（刻印○）、2.0 mm 2本と1.6 mm 1本なら中（刻印中）です。
■1 ⑪のボックスに来るケーブル
左上のコンセントからの電源（VVF2.0）
右下のコンセントへの線（VVF2.0）
スイッチ「カ」への線（VVF1.6）
換気扇「カ」への線（VVF1.6）
■2 1か所ずつ決める
白い線：電源・右下のコンセント（2.0 mm 2本）と換気扇（1.6 mm 1本）→ 中スリーブ、刻印「中」
黒い線：電源・右下のコンセント（2.0 mm 2本）とスイッチ（1.6 mm 1本）→ 中スリーブ、刻印「中」
返り線：スイッチから換気扇へ（1.6 mm 2本）→ 小スリーブ、刻印「○」
■3 選ぶ
小1個（○）と中2個（中）なので、イです。
答えは(イ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問41
