第二種電気工事士 平成30年度(2018) 下期 問42 過去問解説

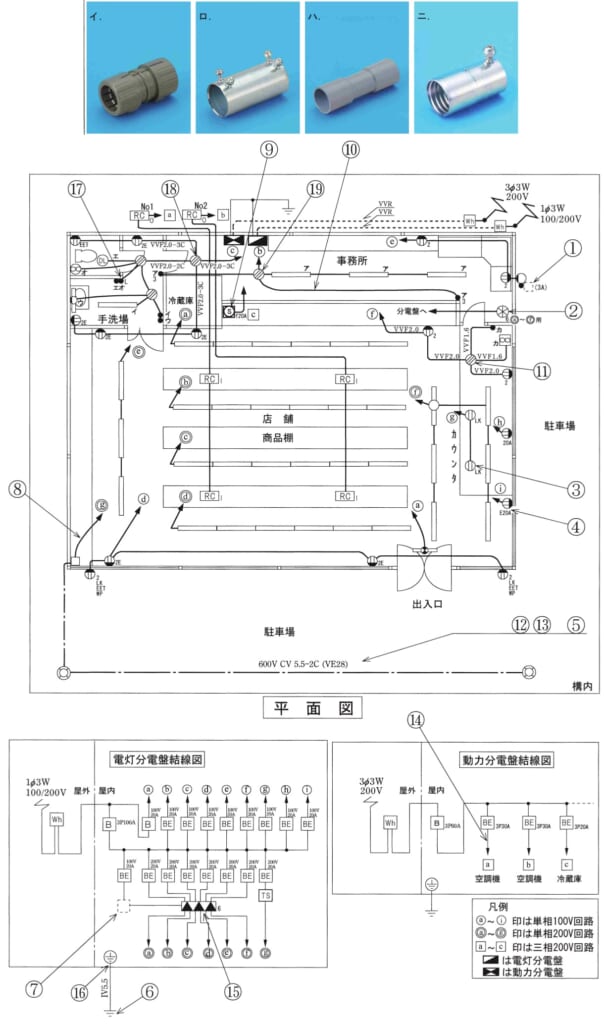

⑫で示す電線管相互を接続するために使用されるものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】硬質ポリ塩化ビニル電線管（VE管）どうしは、TSカップリング（接着剤でつなぐ部品）でつなぎます。
■1 ⑫の管を見る
⑫は、駐車場の地中に通すVE28（硬質ポリ塩化ビニル電線管）です。
■2 部品を選ぶ
VE管どうしをつなぐには、同じ塩化ビニルでできたTSカップリングを使います。→ ハ
イは合成樹脂製可とう電線管用、ロはねじなし電線管用、ニは金属製可とう電線管用の部品なので、ちがいます。
答えは(ハ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問42
