第二種電気工事士 平成30年度(2018) 下期 問46 過去問解説
⑯の部分で写真に示す圧着端子と接地線を圧着接続するための工具は。

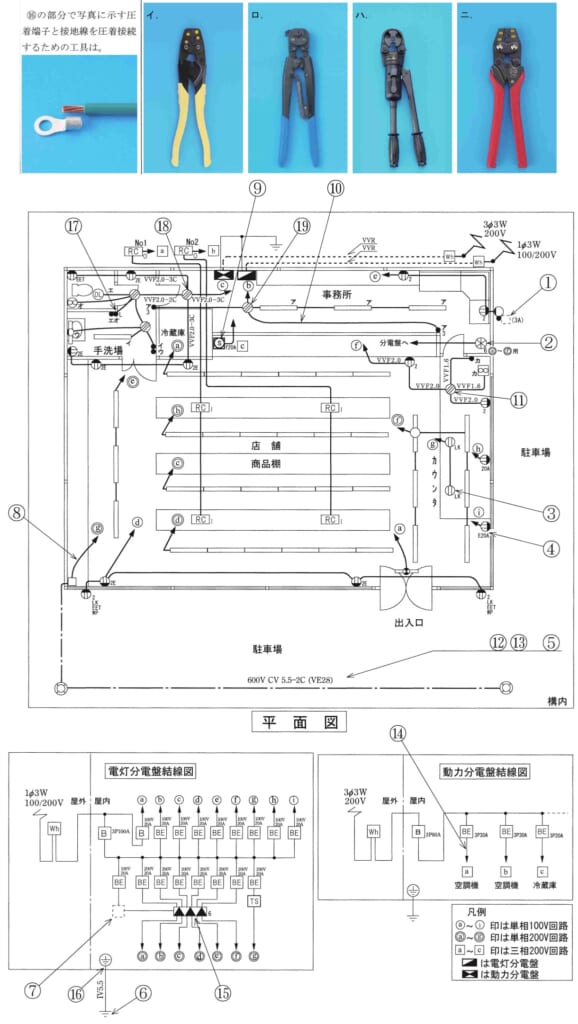

（問題の写真は，図のいちばん左にあります。）（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】裸圧着端子・裸圧着スリーブ用の圧着工具は柄が赤、リングスリーブ用の圧着工具は柄が黄色です。
■1 ⑯の部分を見る
⑯は、電灯分電盤の接地線（IV5.5）です。
写真の圧着端子は、被覆のない裸圧着端子です。
■2 工具を選ぶ
裸圧着端子をつなぐには、柄が赤い、裸圧着端子・スリーブ用の圧着工具を使います。→ ニ
イの柄が黄色の工具は、リングスリーブ用です。
ハは太い電線用の手動油圧式の工具です。
答えは(ニ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問46
