第二種電気工事士 平成30年度(2018) 下期 問47 過去問解説

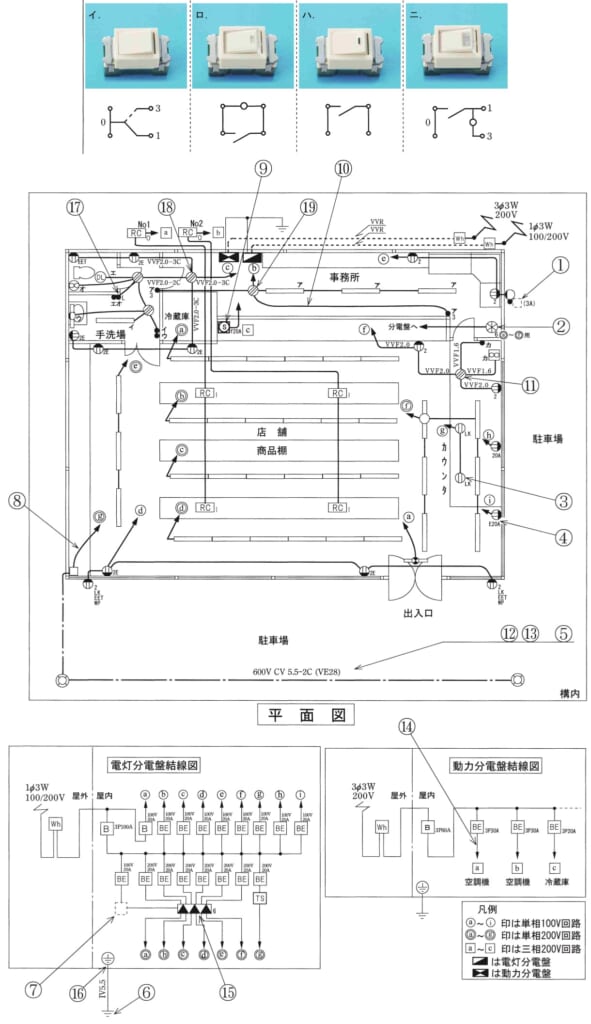

⑰で示す図記号の器具は。
ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】●にLは確認表示灯内蔵スイッチ（入のとき光る）、●にHは位置表示灯内蔵スイッチ（切のとき光る）です。
■1 ⑰の記号を見る
⑰の記号は、スイッチの記号に「L」が添えてあります。
確認表示灯内蔵スイッチで、照明や換気扇が動いているとき（入のとき）にランプが光ります。
■2 接点図を選ぶ
ニの接点図は、スイッチを入れたとき、負荷と同じようにランプにも電気がかかる形です。→ ニ
ロは切のとき光る位置表示灯内蔵、イは3路スイッチ、ハはふつうのスイッチなので、ちがいます。
答えは(ニ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問47
