第二種電気工事士 平成30年度(2018) 下期 問48 過去問解説
⑱で示すVVF用ジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。

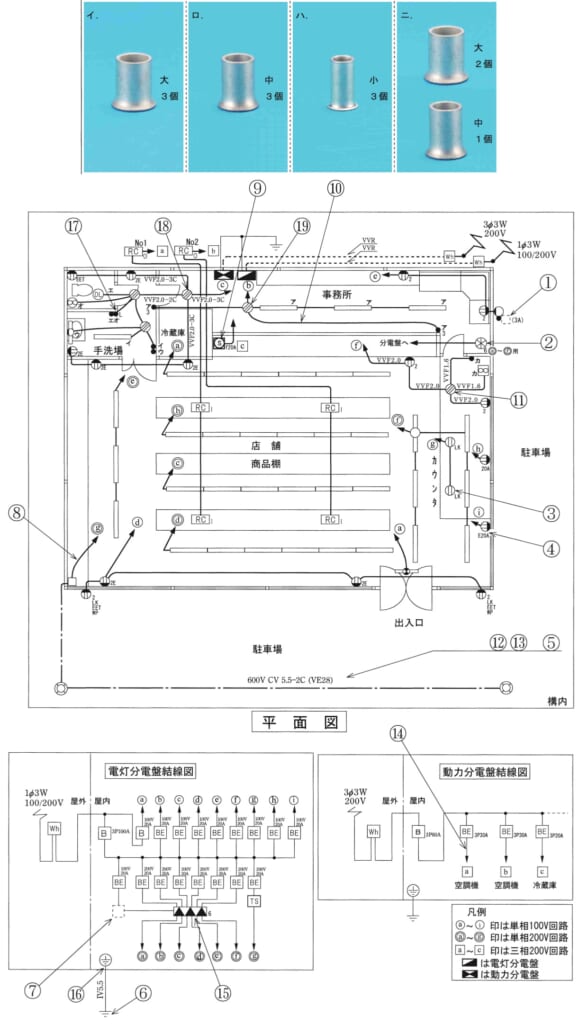

ただし，接地配線も含まれるものとする。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】リングスリーブは、2.0 mm 2本なら小、2.0 mm 3〜4本なら中です。
■1 ⑱のボックスに来るケーブル
VVF2.0−3C（直径2.0 mm の3心ケーブル）が3本つながります。
電源からの1本と、接地極付きコンセント2か所への2本です。
■2 つなぐ所を数える
3心なので、白・黒・接地線（緑）の3か所をつなぎます。
どこも2.0 mm の電線3本です。→ 中スリーブ
■3 選ぶ
中スリーブ3個です。
答えは(ロ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問48
