第二種電気工事士 平成30年度(2018) 下期 問49 過去問解説
⑲で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。

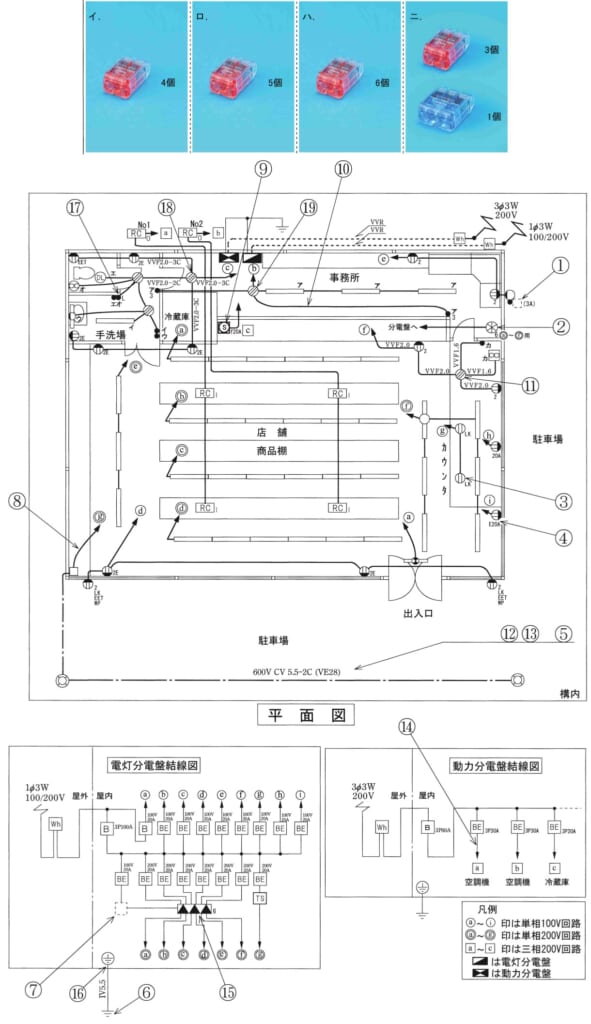

ただし，使用する電線はすべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用、3本用など）を使います。
■1 ⑲のボックスにつながる物
分電盤からの電源ⓑ、照明「ア」、左の3路スイッチ、右の3路スイッチ（⑩）です。
■2 つなぐ所を数える
白い線：電源と照明の2本
黒い線：電源と左の3路スイッチの「0」端子の2本
3路スイッチどうしを結ぶ線：2本ずつ2か所
返り線：右の3路スイッチの「0」端子から照明への2本
■3 選ぶ
どこも2本なので、2本用のコネクタを5個使います。
答えは(ロ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問49
