第二種電気工事士 平成30年度(2018) 下期 問5 過去問解説

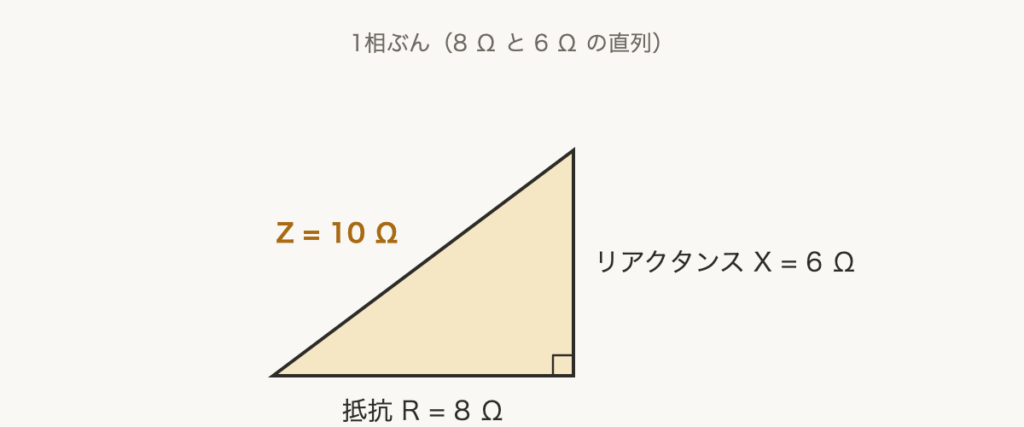

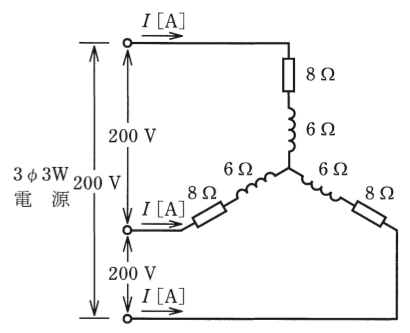

【考え方】負荷は、3つが中心の1点にまとまる形（Y結線）です。1相ぶんだけを取り出して計算します。 ■1 1相のインピーダンス 抵抗とリアクタンスは、直角三角形の2辺のように合わさります。 $Z = \sqrt{8^2 + 6^2} = \sqrt{100} = 10\,\Omega$ ■2 1相の電圧 Y結線では、1相にかかる電圧は線間電圧の $\dfrac{1}{\sqrt{3}}$ です。電線の電流は、そのまま1相に流れます。 $V_{\text{相}} = \dfrac{200}{1.73} \fallingdotseq 115.6\,\mathrm{V}$ ■3 電流を求める 1相の電圧をインピーダンスで割ります。 $I = \dfrac{115.6}{10} \fallingdotseq 11.6\,\mathrm{A}$ 答えは(ロ)ピヨ。
