第二種電気工事士 平成30年度(2018) 下期 問50 過去問解説

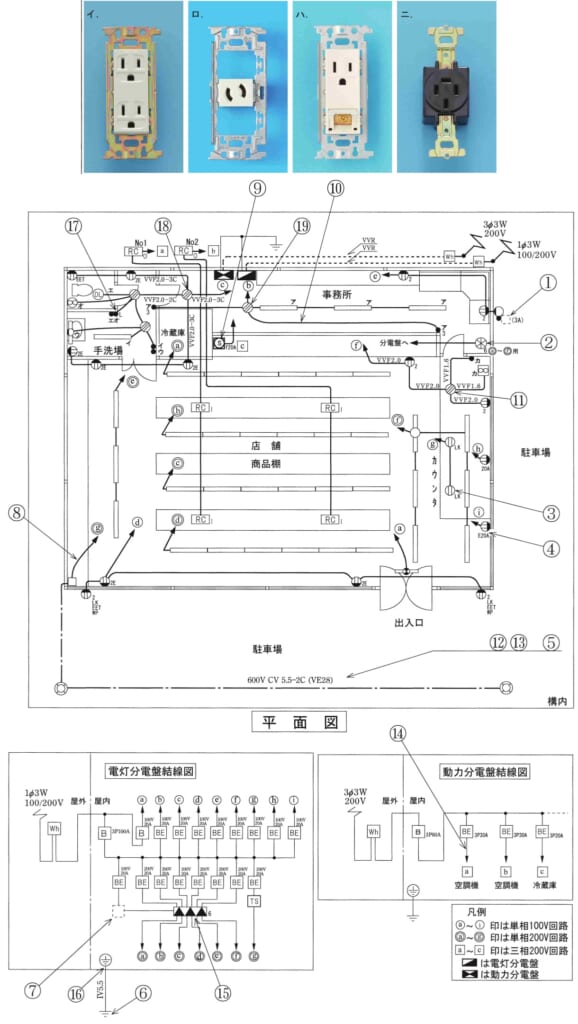

この配線図で，使用されていないコンセントは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】コンセントの傍記は、2＝2口、E＝接地極付、ET＝接地端子付、EET＝接地極付接地端子付、LK＝抜け止め形、20A＝20 A用です。
■1 図にある物を確かめる
イ：2口の接地極付（2E）→ あります
ロ：抜け止め形（LK）→ あります
ハ：接地極付接地端子付（EET）→ あります
■2 使われていない物
ニは、三相200 V用の大きなコンセントです。
この図には、三相200 V用のコンセントはありません。
答えは(ニ)ピヨ。
出典：平成30年度（2018） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問50
