電験三種 令和元年度(2019) 機械 問9 過去問解説

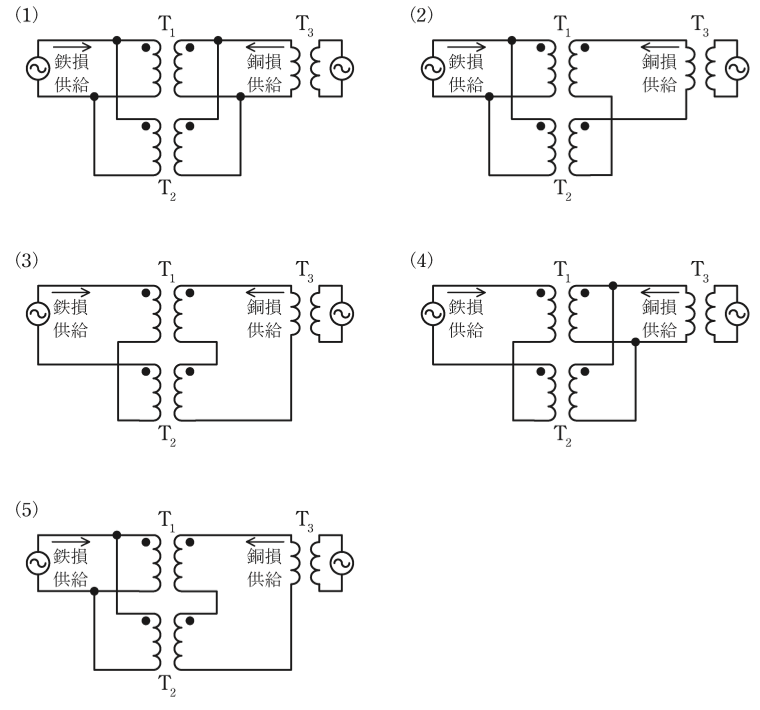

【考え方】返還負荷法は、2台の変圧器の間で電力をやりとりさせ、外からは損失の分だけを補う方法です。一次側と二次側のつなぎ方を、それぞれ確かめます。 返還負荷法：一次側を並列にして鉄損を、二次側を電圧が打ち消し合う向きに直列にして銅損を、それぞれ外から補います。 ■1 一次側のつなぎ方 $\mathrm{T_1}$ と $\mathrm{T_2}$ を、黒丸（極性の印）どうしをそろえて並列にし、鉄損供給の電源につなぎます。 2台とも定格電圧になるので、鉄損が生じます。 ■2 二次側のつなぎ方 2台の二次巻線を直列につなぎます。 このとき、2台の電圧が打ち消し合う向き（黒丸のない端どうしをつなぐ）にします。 打ち消し合うので、輪の中の電圧は 0 になります。 そこに補助変圧器 $\mathrm{T_3}$ で小さな電圧を加えると、定格の電流が流れ、銅損が生じます。 ■3 図を確かめる 図の(2)は、一次側が並列で、二次側は $\mathrm{T_1}$ と $\mathrm{T_2}$ の黒丸のない端どうしがつながり、その輪に $\mathrm{T_3}$ が入っています。これが正しい結線です。 (5)は、二次側で黒丸のない端と黒丸の端がつながるので、2台の電圧が足し合わされます。大きな電流が流れてしまうので誤りです。 答えは(2)ピヨ。
