電験三種 令和元年度(2019) 理論 問14 過去問解説

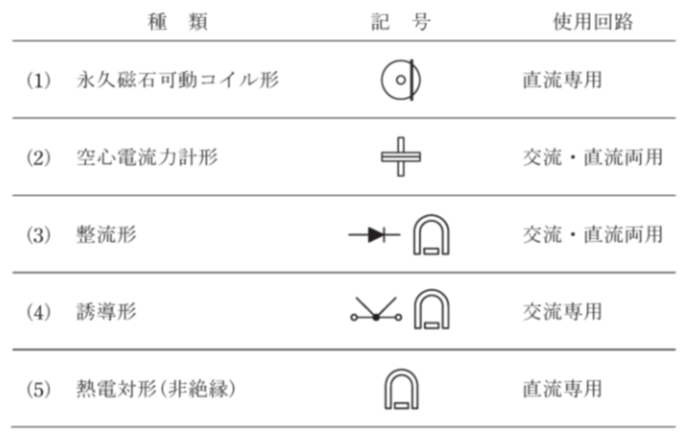

【考え方】記号と、使える回路（直流・交流）を1つずつ確かめます。 指示計器は、しくみによって、直流だけ・交流だけ・両方に使えるものがあります。 (1) 永久磁石可動コイル形の記号は、U字の磁石の中にコイルがある形で、(5)にかかれている記号です。(1)の記号は誘導形のものです。誤りです。 (2) 空心電流力計形は、2つのコイルの間の力で針を動かします。電流の向きが変わっても力の向きは同じなので、交流にも直流にも使えます。正しいです。 (3) 整流形は、交流を整流器（交流を直流に直す部品）で直してから計ります。交流専用です。誤りです。 (4) (4)の記号は、熱電対（温度差で電圧が出る部品）と可動コイル形を組み合わせた、熱電対形の記号です。誤りです。 (5) 熱電対形は、電流による熱で計るので、交流にも直流にも使えます。また、(5)の記号は可動コイル形のものです。誤りです。 答えは(2)ピヨ。
