電験三種 令和2年度(2020) 法規 問12(b) 過去問解説
次の文章は，「電気設備技術基準の解釈」に基づく変圧器の電路の絶縁耐力試験に関する記述である。
変圧器（放電灯用変圧器，エックス線管用変圧器等の変圧器，及び特殊用途のものを除く。）の電路は，次のいずれかに適合する絶縁性能を有すること。
① 表の中欄に規定する試験電圧を，同表の右欄で規定する試験方法で加えたとき，これに耐える性能を有すること。
② 日本電気技術規格委員会規格 JESC E7001(2018)「電路の絶縁耐力の確認方法」の「3.2 変圧器の電路の絶縁耐力の確認方法」により絶縁耐力を確認したものであること。

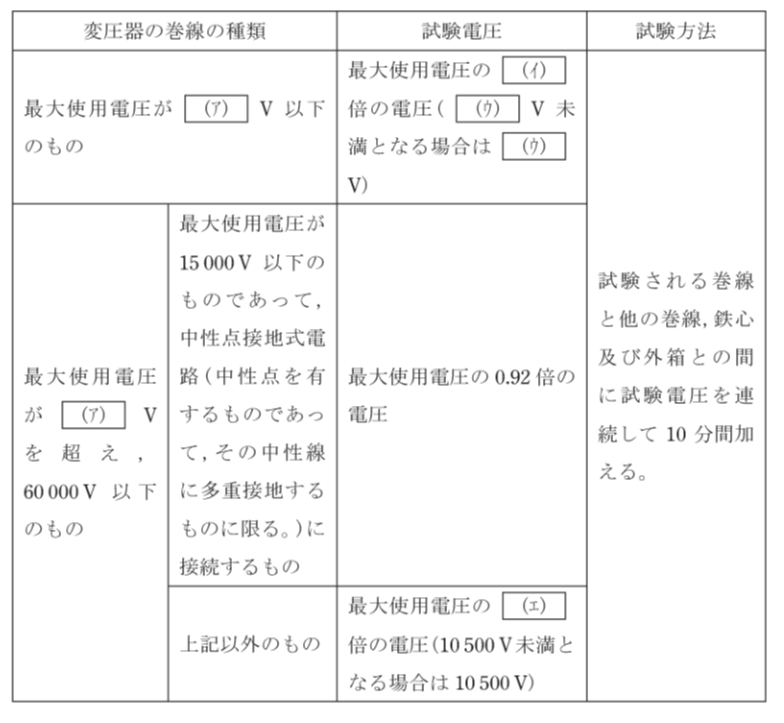

（表は図のとおり。）
上記の記述に関して，次の(a)及び(b)の問に答えよ。
(b) 公称電圧 22 000 V の電線路に接続して使用される受電用変圧器の絶縁耐力試験を，表の記載に基づき実施する場合の試験電圧の値[V]として，最も近いものを次の(1)〜(5)から一つ選べ。
- (1) 28 750
- (2) 30 250
- (3) 34 500
- (4) 36 300
- (5) 38 500
答えと解説を見る
正解は(1)
使う公式
最大使用電圧 $V_{\mathrm{m}} = V \times \dfrac{1.15}{1.1}$（V：公称電圧[V]（1 000 V を超え 500 000 V 未満のとき））
試験電圧（7 000 V を超え 60 000 V 以下） $1.25V_{\mathrm{m}}$（10 500 V 未満なら 10 500 V）
解説
【考え方】まず公称電圧から最大使用電圧を出します。7 000 V を超えるので、表の 1.25 倍を使います。

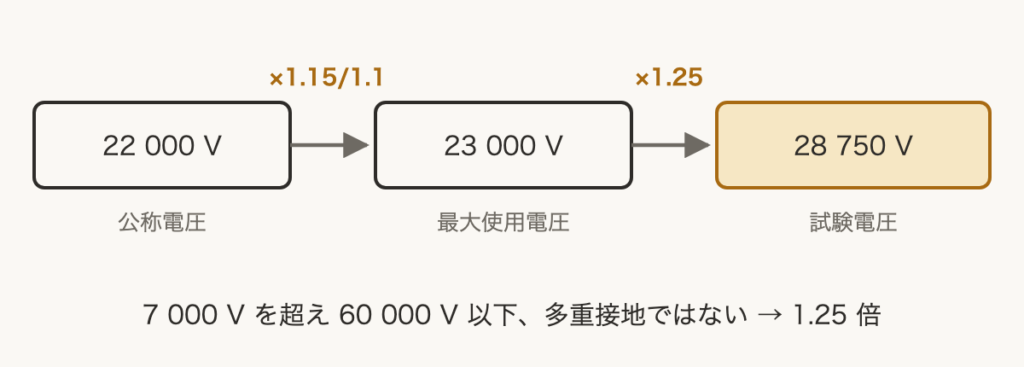

■1 最大使用電圧を出す
$V_{\mathrm{m}} = 22\,000 \times \dfrac{1.15}{1.1} = 23\,000\,\mathrm{V}$
■2 試験電圧を出す
受電用変圧器の 22 kV 系統は、中性点多重接地ではないので「上記以外のもの」です。
$23\,000 \times 1.25 = 28\,750\,\mathrm{V}$
答えは(1)ピヨ。
受電用変圧器の 22 kV 系統は、中性点多重接地ではないので「上記以外のもの」です。
$23\,000 \times 1.25 = 28\,750\,\mathrm{V}$
答えは(1)ピヨ。
出典：令和2年度（2020） 第三種電気主任技術者試験（電気技術者試験センター）法規 問12
