電験三種 令和2年度(2020) 法規 問6 過去問解説
次の文章は，「電気設備技術基準の解釈」に基づく低圧屋内配線の施設場所による工事の種類に関する記述である。
低圧屋内配線は，次の表に規定する工事のいずれかにより施設すること。ただし，ショウウィンドー又はショウケース内，粉じんの多い場所，可燃性ガス等の存在する場所，危険物等の存在する場所及び火薬庫内に低圧屋内配線を施設する場合を除く。

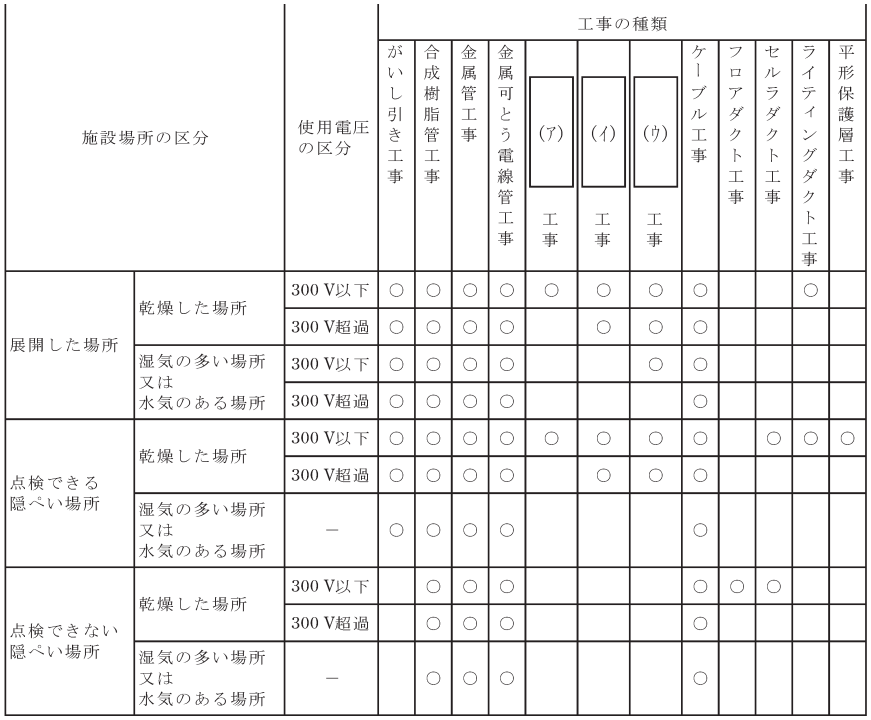

（表は図のとおり。備考：○は使用できることを示す。）
上記の表の空白箇所（ア）〜（ウ）に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) （ア）金属線ぴ，（イ）金属ダクト，（ウ）バスダクト
- (2) （ア）金属線ぴ，（イ）バスダクト，（ウ）金属ダクト
- (3) （ア）金属ダクト，（イ）金属線ぴ，（ウ）バスダクト
- (4) （ア）金属ダクト，（イ）バスダクト，（ウ）金属線ぴ
- (5) （ア）バスダクト，（イ）金属線ぴ，（ウ）金属ダクト
答えと解説を見る
正解は(1)
解説
【考え方】表の ○ の付き方から、使える場所がせまい順に工事の種類を決めます（電気設備技術基準の解釈 第156条）。
覚えるポイント：金属線ぴは乾燥した場所の 300 V 以下だけ、金属ダクトは乾燥した場所なら 300 V をこえてもよい、バスダクトは展開した湿気の多い場所（300 V 以下）でも使えます。
■1 (ア) を決める
(ア) は、乾燥した場所の 300 V 以下だけに ○ があります。使える場所がいちばんせまいものです。
金属線ぴ（細い金属のカバーに電線を入れる工事）は湿気に弱く、300 V 以下でしか使えません。→ (ア) 金属線ぴ
■2 (ウ) を決める
(イ) と (ウ) は、乾燥した場所なら 300 V をこえても使えます。
そのうち (ウ) は、展開した場所（見えている場所）なら、湿気の多い場所でも 300 V 以下で使えます。
バスダクト（金属のケースに太い導体を入れたもの）には、屋外用など水に強いものがあるからです。→ (ウ) バスダクト
■3 (イ) を決める
残りが金属ダクト（金属の箱に電線をまとめて入れる工事）です。湿気の多い場所では使えません。→ (イ) 金属ダクト
答えは(1)ピヨ。
出典：令和2年度（2020） 第三種電気主任技術者試験（電気技術者試験センター）法規 問6
