電験三種 令和2年度(2020) 理論 問2 過去問解説

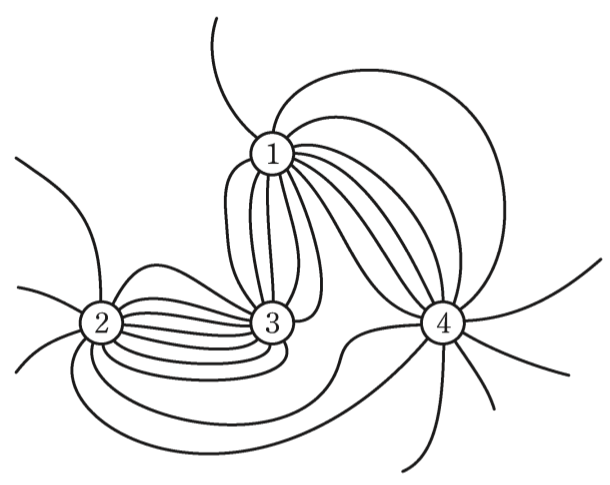

四本の十分に長い導体円柱①〜④が互いに平行に保持されている。①〜④は等しい直径を持ち，図の紙面を貫く方向に単位長さあたりの電気量 $+Q$[C/m]又は $-Q$[C/m]で均一に帯電している。ただし，$Q \gt 0$ とし，①の帯電電荷は正電荷とする。円柱の中心軸と垂直な面内の電気力線の様子を図に示す。ただし，電気力線の向きは示していない。このとき，①〜④が帯びている単位長さあたりの電気量の組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) ①：$+Q$，②：$+Q$，③：$+Q$，④：$+Q$
- (2) ①：$+Q$，②：$+Q$，③：$-Q$，④：$-Q$
- (3) ①：$+Q$，②：$-Q$，③：$+Q$，④：$+Q$
- (4) ①：$+Q$，②：$-Q$，③：$-Q$，④：$-Q$
- (5) ①：$+Q$，②：$+Q$，③：$+Q$，④：$-Q$
答えと解説を見る
正解は(2)
解説
【考え方】電気力線は、プラスの電荷から出て、マイナスの電荷に入ります。線でつながっている2つは、プラスとマイナスの組です。
■1 ③と④
①はプラスです。①から③と④へ、たくさんの線がつながっています。
だから、③と④はマイナスです。
■2 ②
②と③の間にも、たくさんの線があります。
③がマイナスなので、②はプラスです。
■3 確かめる
①と②の間には線がありません。
同じプラス同士なので、線がつながらないのです。図と合います。
答えは(2)ピヨ。
出典：令和2年度（2020） 第三種電気主任技術者試験（電気技術者試験センター）理論 問2
