電験三種 令和3年度(2021) 機械 問18(b) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）
情報の一時的な記憶回路として用いられるフリップフロップ（FF）回路について，次の(a)及び(b)の問に答えよ。

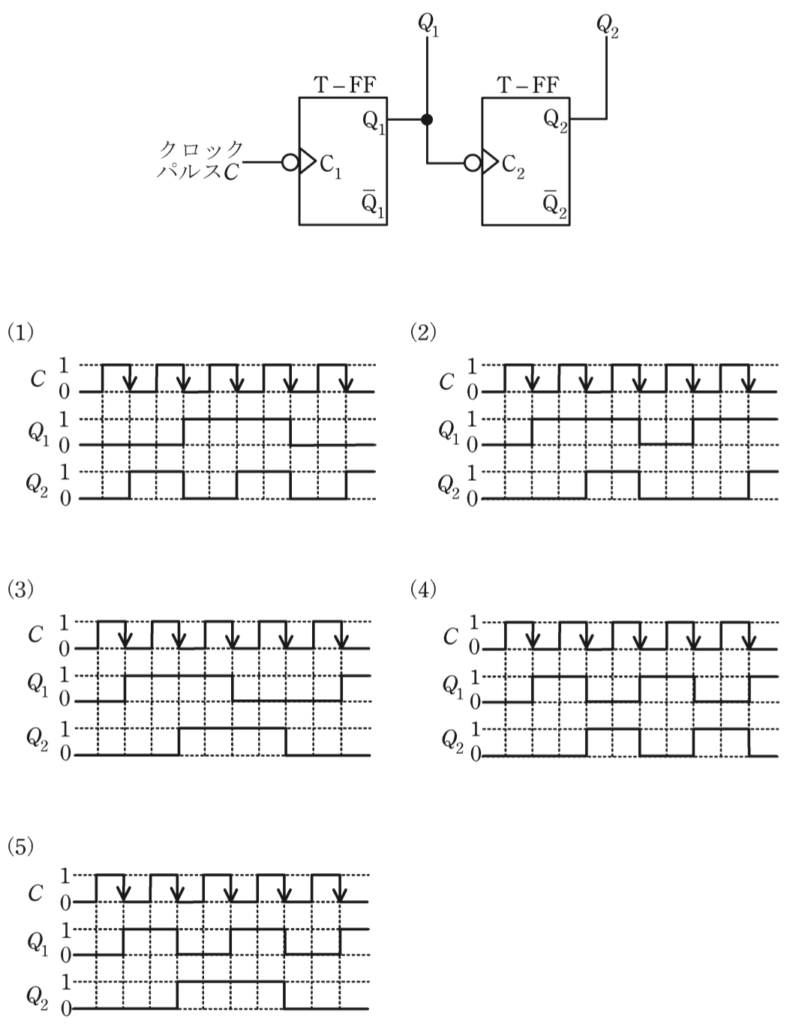

(b) クロックパルスの立ち下がりで動作する二つのT-FFを用いた図の回路を考える。この回路において，クロックパルス $C$ に対する回路の出力 $Q_1$ 及び $Q_2$ のタイムチャートとして，正しいものを次の(1)〜(5)のうちから一つ選べ。（選択肢のタイムチャートは図の(1)〜(5)）
- (1) 図の(1)のタイムチャート
- (2) 図の(2)のタイムチャート
- (3) 図の(3)のタイムチャート
- (4) 図の(4)のタイムチャート
- (5) 図の(5)のタイムチャート
答えと解説を見る
正解は(5)
解説
【考え方】T-FF は、クロックの立ち下がり（1から0になる瞬間）のたびに出力が反転します。1つ目のT-FFはクロック C で、2つ目のT-FFは Q₁ で動きます。

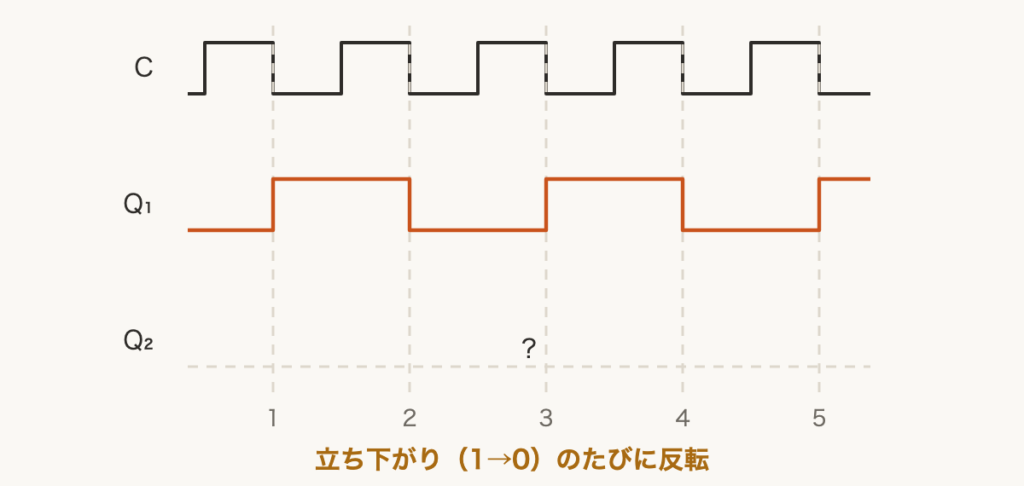

■1 Q₁ の動き
C が下がるたびに、Q₁ は 0→1→0→1→0 と反転します。

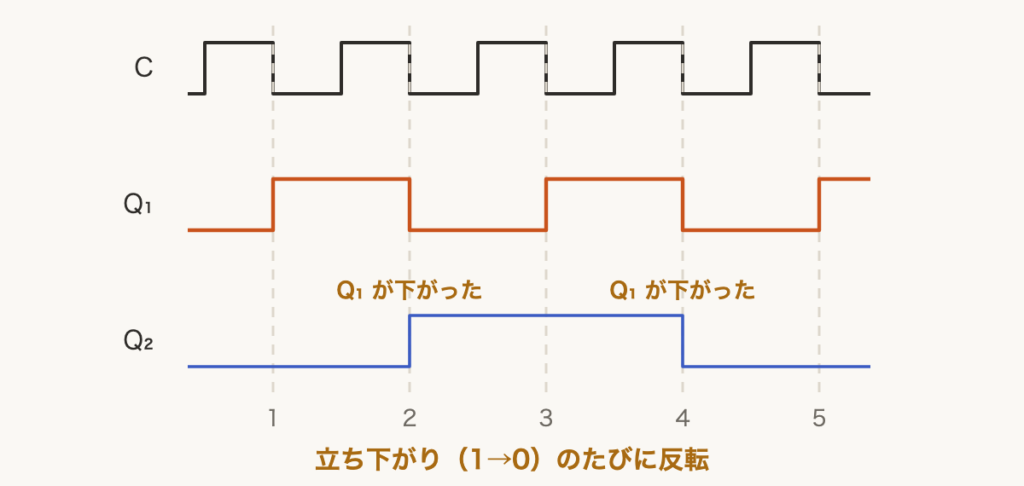

■2 Q₂ の動き
Q₂ は、Q₁ が 1 から 0 に下がる瞬間（C の2回目と4回目の立ち下がり）だけ反転します。
■3 タイムチャートを選ぶ
Q₁ は C が下がるたび、Q₂ は2回に1回変わります。この形は(5)です。
答えは(5)ピヨ。
C が下がるたびに、Q₁ は 0→1→0→1→0 と反転します。
■2 Q₂ の動き
Q₂ は、Q₁ が 1 から 0 に下がる瞬間（C の2回目と4回目の立ち下がり）だけ反転します。
■3 タイムチャートを選ぶ
Q₁ は C が下がるたび、Q₂ は2回に1回変わります。この形は(5)です。
答えは(5)ピヨ。
出典：令和3年度（2021） 第三種電気主任技術者試験（電気技術者試験センター）機械 問18(b)
