電験三種 令和4年度(2022) 上期 機械 問10 過去問解説

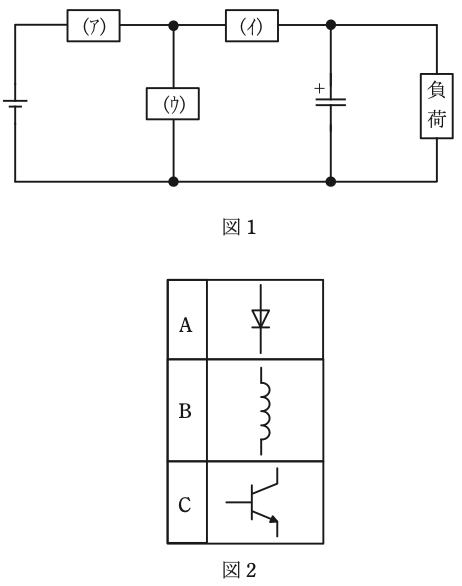

【考え方】降圧チョッパ（直流の電圧を下げる回路）は「スイッチ・コイル・ダイオード」の3つで作ります。 降圧チョッパの出力電圧は $V_{\mathrm{o}} = \dfrac{T_{\mathrm{on}}}{T}E$（$T_{\mathrm{on}}$：オンの時間、T：1周期、E：電源電圧）で、電源より低くなります。 ■1 図2の部品 A：ダイオード（電流を一方向にだけ流す） B：コイル（リアクトル、電流の変化をなめらかにする） C：トランジスタ（スイッチとしてオン・オフする） ■2 (ア) スイッチ 電源のすぐ後ろに直列に入れ、オン・オフをくり返します。→ (ア) C ■3 (イ) コイル スイッチの後ろに直列に入れ、電流をなめらかにします。→ (イ) B ■4 (ウ) ダイオード スイッチが切れたとき、コイルの電流を流し続ける道（還流の道）として並列に入れます。→ (ウ) A 答えは(4)ピヨ。
