電験三種 令和4年度(2022) 上期 理論 問16(b) 過去問解説

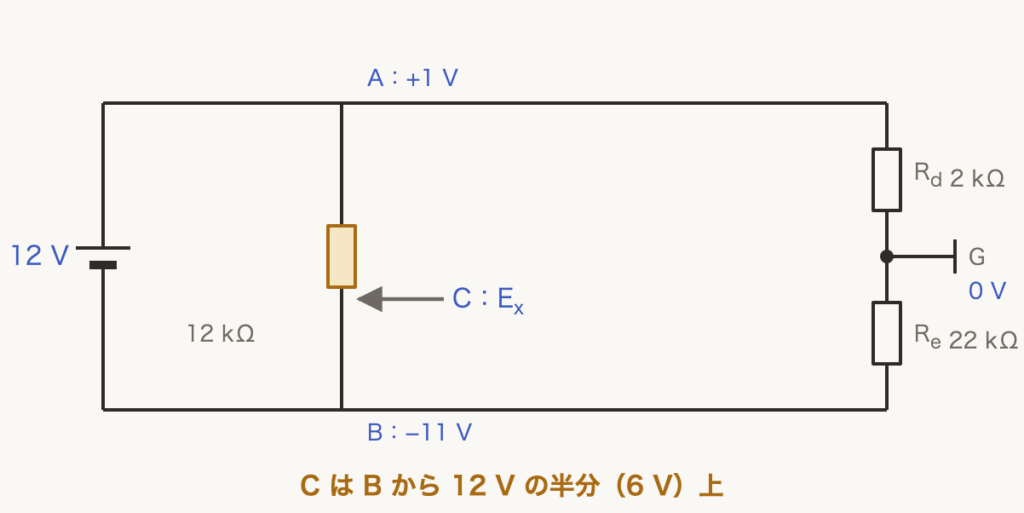

図は，抵抗 $R_{\mathrm{ab}}$[kΩ]のすべり抵抗器，抵抗 $R_{\mathrm{d}}$[kΩ]，抵抗 $R_{\mathrm{e}}$[kΩ]と直流電圧 $E_{\mathrm{s}} = 12$ Vの電源を用いて，端子H，G間に接続した未知の直流電圧[V]を測るための回路である。次の(a)及び(b)の問に答えよ。 ただし，端子Gを電位の基準（0 V）とする。 (b) 次に，直流電圧3 Vの電源を取り外し，未知の直流電圧 $E_{\mathrm{x}}$[V]の電源を端子H，G間に接続した。ただし，端子Gから見た端子Hの電圧を $E_{\mathrm{x}}$[V]とする。 抵抗 $R_{\mathrm{d}} = 2$ kΩ，抵抗 $R_{\mathrm{e}} = 22$ kΩとしてすべり抵抗器の接触子Cの位置を調整し，すべり抵抗器の端子Bと接触子C間の抵抗 $R_{\mathrm{bc}} = 12$ kΩとしたときに，検流計の電流が零となった。このときの $E_{\mathrm{x}}$[V]の値として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
