電験三種 令和4年度(2022) 上期 理論 問18(a) 過去問解説

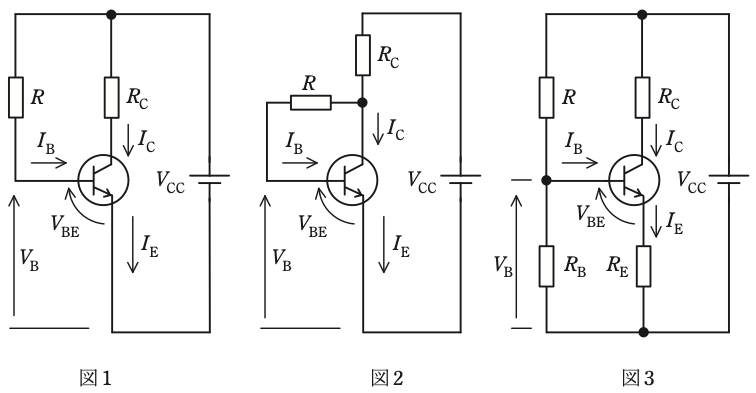

【考え方】ベースまでの「電圧の道すじ」をたどり、通った抵抗の電圧降下（電圧の下がり分）を引いていきます。 ■1 ②の式　$V_{\mathrm{CC}} - I_{\mathrm{B}}R$ 電源から抵抗 R を1本通ってベースへ行く形です。 いちばん簡単な図1の回路（固定バイアス）です。→ ② 図1 ■2 ③の式　$V_{\mathrm{CC}} - I_{\mathrm{B}}R - I_{\mathrm{E}}R_{\mathrm{C}}$ 電源から $R_{\mathrm{C}}$ を通り、そのあと R を通ってベースへ行く形です。 $R_{\mathrm{C}}$ にはコレクタ電流とベース電流の両方が流れます。　$I_{\mathrm{C}} + I_{\mathrm{B}} = I_{\mathrm{E}}$ なので、$R_{\mathrm{C}}$ の電圧降下は $I_{\mathrm{E}}R_{\mathrm{C}}$ です。これは図2の回路（自己バイアス）です。→ ③ 図2 ■3 ①の式　$V_{\mathrm{B}} - I_{\mathrm{E}}R_{\mathrm{E}}$ ベース電圧 $V_{\mathrm{B}}$ から、エミッタ側の $R_{\mathrm{E}}$ の電圧を引く形です。 エミッタに $R_{\mathrm{E}}$ がある図3の回路（電流帰還バイアス）です。→ ① 図3 答えは(3)ピヨ。
