電験三種 令和4年度(2022) 下期 機械 問10 過去問解説

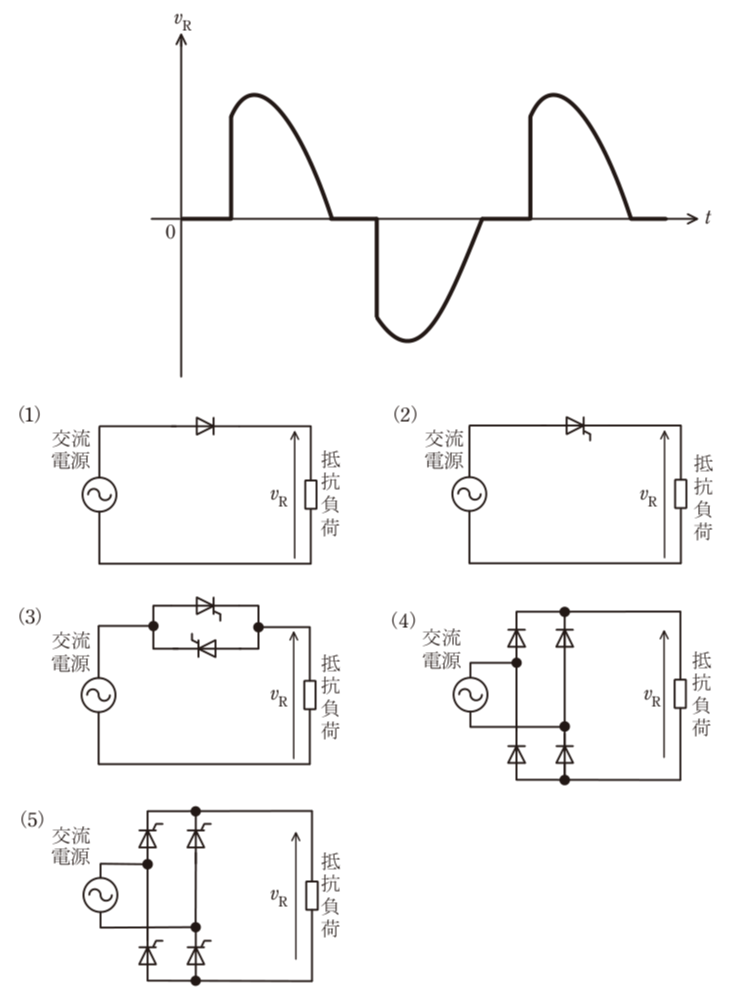

【考え方】波形が「途中から立ち上がる」ならサイリスタ、「正と負の両方に出る」なら交流のまま、で回路を選びます。 覚えるポイント：サイリスタ＝ゲート信号を入れた時から電流を流し始める部品 ■1 波形を読む 出力 $v_{\mathrm{R}}$ は、正の側にも負の側にも出ています。 そして、どちらも半周期の途中から立ち上がっています。 ■2 途中から流すには ダイオードは電圧がかかるとすぐ流れるので、途中から流すことはできません。 ゲート信号のタイミングで流し始められるサイリスタが必要です。 ■3 正と負の両方を流すには 向きを逆にしたサイリスタ2個を並べる（逆並列）と、正の半周期も負の半周期も途中から流せます。これが(3)の回路です。 (4)(5)のようなブリッジ回路は、負の側も正にそろえて出す（整流する）ので、波形が負になりません。 答えは(3)ピヨ。
