電験三種 令和4年度(2022) 下期 機械 問17(a) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）

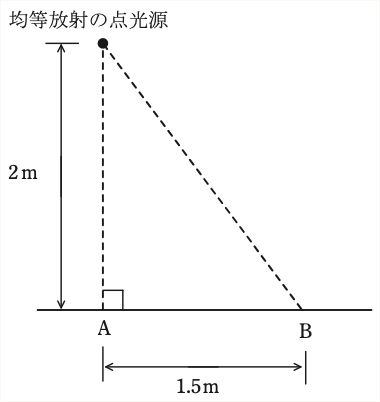

どの方向にも光度が等しい均等放射の点光源がある。この点光源の全光束は3 000 lmである。この点光源を図のように配置した。水平面から点光源までの高さは2 mであり，点光源の直下の点AとBとの距離は1.5 mである。次の(a)及び(b)の問に答えよ。
(a) この点光源の平均光度[cd]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
- (1) 191
- (2) 239
- (3) 318
- (4) 477
- (5) 955
答えと解説を見る
正解は(2)
使う公式
均等放射の点光源の光度 $I = \dfrac{F}{4\pi}$（I：光度（ある方向への光の強さ）[cd]、F：全光束（光の量の合計）[lm]、4π：全部の方向の立体角）
解説

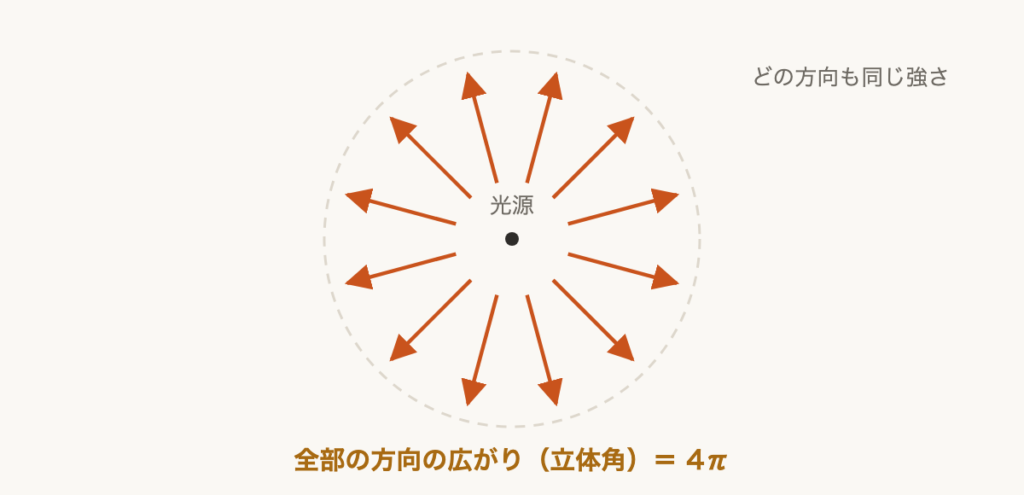

【考え方】光源から、すべての方向に同じ強さで光が出ています。光の量の合計を、全部の方向の広がり $4\pi$ で割ります。
■1 光の量を、全部の方向で分ける
全光束 3000 lm を $4\pi$ で割ります。
$I = \dfrac{3000}{4 \times 3.14} \fallingdotseq 239\,\mathrm{cd}$
答えは(2)ピヨ。
全光束 3000 lm を $4\pi$ で割ります。
$I = \dfrac{3000}{4 \times 3.14} \fallingdotseq 239\,\mathrm{cd}$
答えは(2)ピヨ。
出典：令和4年度（2022） 下期 第三種電気主任技術者試験（電気技術者試験センター）機械 問17(a)
