電験三種 令和4年度(2022) 下期 法規 問9 過去問解説

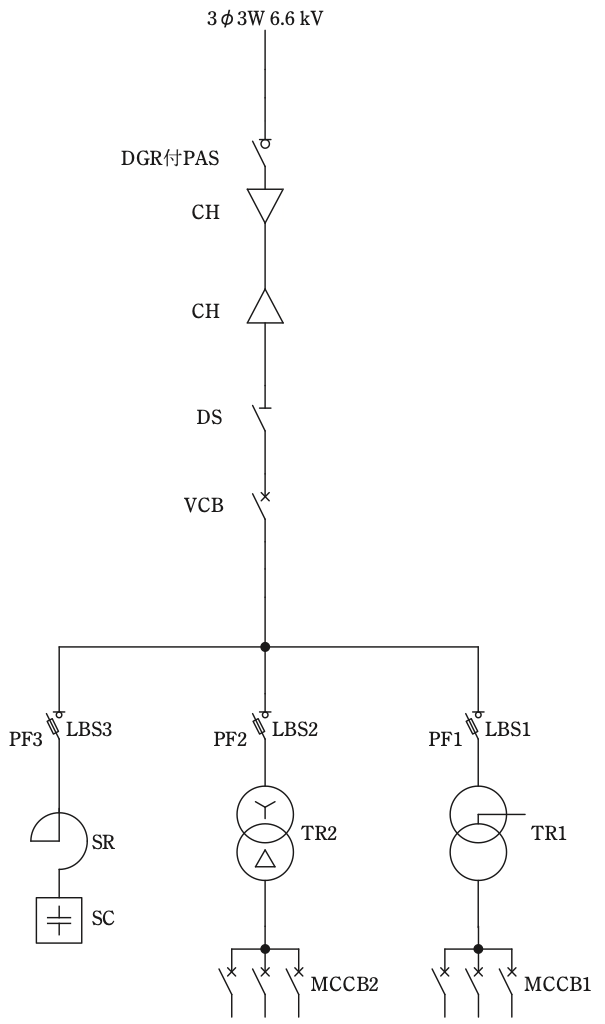

次の文章は，図に示す高圧受電設備において全停電作業を実施するときの操作手順の一例について，その一部を述べたものである。
a) (ア) を全て開放する。
b) (イ) を開放する。
c) 地絡方向継電装置付高圧交流負荷開閉器（DGR付PAS）を開放する。
d) (ウ) を開放する。
e) 断路器（DS）の電源側及び負荷側を検電して無電圧を確認する。
f) 高圧電路に接地金具等を接続して残留電荷を放電させた後，誤通電，他の電路との混触又は他の電路からの誘導による感電の危険を防止するため，断路器（DS）の (エ) に短絡接地器具を取り付けて接地する。
g) 断路器（DS），開閉器等にはそれぞれ操作後速やかに，操作禁止，投入禁止，通電禁止等の通電を禁止する表示をする。
上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
- (1) (ア) 負荷開閉器（LBS） (イ) 断路器（DS） (ウ) 真空遮断器（VCB） (エ) 負荷側
- (2) (ア) 配線用遮断器（MCCB） (イ) 断路器（DS） (ウ) 真空遮断器（VCB） (エ) 負荷側
- (3) (ア) 配線用遮断器（MCCB） (イ) 真空遮断器（VCB） (ウ) 断路器（DS） (エ) 電源側
- (4) (ア) 負荷開閉器（LBS） (イ) 断路器（DS） (ウ) 真空遮断器（VCB） (エ) 電源側
- (5) (ア) 負荷開閉器（LBS） (イ) 真空遮断器（VCB） (ウ) 断路器（DS） (エ) 負荷側
答えと解説を見る
正解は(3)
解説
【考え方】停電は「負荷に近い方から切る」、断路器（DS）は「電流が止まってから開く」の2つで解けます。
■1 (ア) 最初に切るもの
まず、負荷（電気を使う機器）に近い低圧側の配線用遮断器（MCCB）を全部開きます。→ (ア) 配線用遮断器（MCCB）
■2 (イ) 高圧の電流を止める
次に、真空遮断器（VCB）で高圧の電流を止めます。→ (イ) 真空遮断器（VCB）
遮断器は、電流が流れていても切ることができます。
■3 (ウ) 断路器を開く
そのあと、DGR付PAS（構内の入口にある開閉器）を開きます。
断路器（DS）は電流を切る力がないので、電流が止まってから開きます。→ (ウ) 断路器（DS）
(イ)を DS にすると、電流が流れたまま DS を開くことになるので、まちがいです。
■4 (エ) 短絡接地器具をつける場所
誤って送電されたり、ほかの線から電気が来たりするおそれがあるのは、電源側です。
なので、DS の電源側に短絡接地器具をつけて接地します。→ (エ) 電源側
答えは(3)ピヨ。
出典：令和4年度（2022） 下期 第三種電気主任技術者試験（電気技術者試験センター）法規 問9
