電験三種 令和5年度(2023) 上期 機械 問14 過去問解説

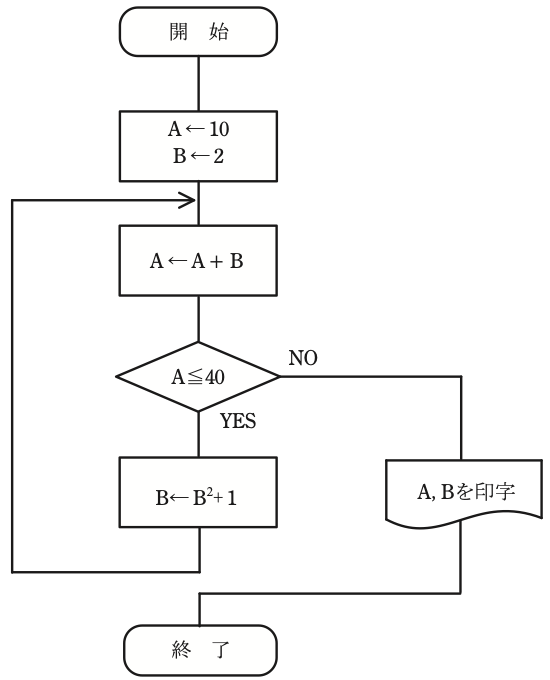

【考え方】フローチャートは、箱の中の処理を上から順に行い、ひし形の条件で道を分けます。A と B の値を1回ずつ書き出していきます。 ■1 はじめの値 A ＝ 10、B ＝ 2 です。 ■2 1回目 A ＝ 10 ＋ 2 ＝ 12 12 は 40 以下なので、B ＝ 2² ＋ 1 ＝ 5 ■3 2回目 A ＝ 12 ＋ 5 ＝ 17 17 は 40 以下なので、B ＝ 5² ＋ 1 ＝ 26 ■4 3回目 A ＝ 17 ＋ 26 ＝ 43 43 は 40 より大きいので、印字して終わります。 印字されるのは A ＝ 43、B ＝ 26 です。 答えは(3)ピヨ。
