電験三種 令和5年度(2023) 上期 法規 問12(a) 過去問解説

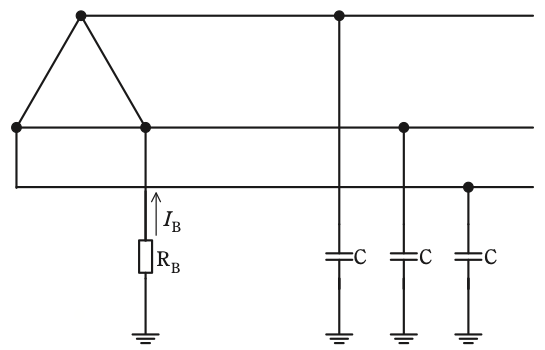

図は三相3線式高圧電路に変圧器で結合された変圧器低圧側電路を示したものである。低圧側電路の一端子にはB種接地工事が施されている。この電路の一相当たりの対地静電容量をCとし接地抵抗を $R_{\mathrm{B}}$ とする。
低圧側電路の線間電圧200 V，周波数50 Hz，対地静電容量Cは0.1 μFとして，次の(a)及び(b)の問に答えよ。
ただし，
(ア) 変圧器の高圧電路の1線地絡電流は5 Aとする。
(イ) 高圧側電路と低圧側電路との混触時に低圧電路の対地電圧が150 Vを超えた場合は1.3秒で自動的に高圧電路を遮断する装置が設けられているものとする。
(a) 変圧器に施された，接地抵抗 $R_{\mathrm{B}}$ の抵抗値について「電気設備技術基準の解釈」で許容されている上限の抵抗値[Ω]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
- (1) 20
- (2) 30
- (3) 40
- (4) 60
- (5) 100
答えと解説を見る
正解は(4)
使う公式
B種接地抵抗の上限（混触時に 1秒を超え2秒以下で高圧側を切るとき） $R_{\mathrm{B}} = \dfrac{300}{I_{\mathrm{g}}}$（$I_{\mathrm{g}}$：高圧側の1線地絡電流[A]。切る装置がなければ 150、1秒以下なら 600）
解説
【考え方】高圧と低圧がふれる（混触）と、低圧側の電圧が上がります。早く高圧側を切れるほど、少し高い電圧まで許されるので、上限の抵抗値が大きくなります。
■1 時間で式を選ぶ
混触で 150 V を超えたら 1.3 秒で切るので、「1秒を超え2秒以下」です。
このときは、混触時の低圧側の対地電圧を 300 V まで許すので、300 を1線地絡電流 5 A でわります。
$R_{\mathrm{B}} = \dfrac{300}{5} = 60\,\Omega$
答えは(4)ピヨ。
混触で 150 V を超えたら 1.3 秒で切るので、「1秒を超え2秒以下」です。
このときは、混触時の低圧側の対地電圧を 300 V まで許すので、300 を1線地絡電流 5 A でわります。
$R_{\mathrm{B}} = \dfrac{300}{5} = 60\,\Omega$
答えは(4)ピヨ。
出典：令和5年度（2023） 上期 第三種電気主任技術者試験（電気技術者試験センター）法規 問12(a)
