電験三種 令和5年度(2023) 上期 理論 問12 過去問解説

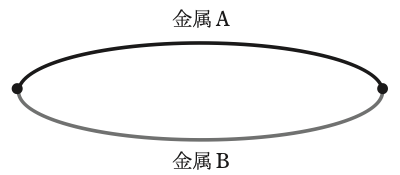

【考え方】2種類の金属のつなぎ目に温度差をつけると起電力が出る、という現象の名前を答えます。 覚えるポイント：ゼーベック効果＝温度差から起電力（温度計の熱電対に使う）、ペルチエ効果＝電流を流すとつなぎ目で熱を吸ったり出したりする ■1 (ア) 何が起きるか 2種類の金属で輪を作り、2つのつなぎ目の温度をちがえると、起電力（電気を流そうとする力）が生まれます。→ (ア) 起電力が生じる ■2 (イ) 現象の名前 この現象をゼーベック効果といいます。温度を測る熱電対に使われます。→ (イ) ゼーベック ■3 ほかの言葉 ペルチエ効果は逆で、電流を流すとつなぎ目で熱を吸ったり出したりする現象です。 ホール効果は、磁界の中の半導体に電流を流すと横に電圧が出る現象で、ここでは関係ありません。 答えは(5)ピヨ。
