電験三種 令和5年度(2023) 上期 理論 問13 過去問解説

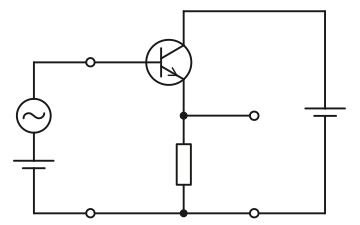

【考え方】コレクタ接地増幅回路（エミッタホロワ）の性質を1つずつ確かめます。 覚えるポイント：電圧増幅度は約1、入力インピーダンスは大きい、出力インピーダンスは小さい ■1 (1) 電圧増幅度 出力電圧が入力電圧にほぼそのままついていくので、エミッタホロワ（エミッタがついていく回路）と呼ばれます。 電圧増幅度（電圧を何倍にするか）は約1です。→ 正しいです。 ■2 (2) 入力インピーダンス 入力インピーダンス（入力側の電流の流れにくさ）は大きいです。→ 正しいです。 ■3 (3) 出力インピーダンス 出力インピーダンスは小さいです。→ 正しいです。 ■4 (4) 緩衝増幅器 (2)(3)の性質から、回路と回路の間に入れて影響を減らす緩衝増幅器（バッファ）に使われます。→ 正しいです。 ■5 (5) ひずみ 強い負帰還（出力を入力に戻して安定させるしくみ）がかかっているので、ひずみ（波形のくずれ）は小さいです。→ 誤りです。 答えは(5)ピヨ。
