電験三種 令和5年度(2023) 下期 法規 問13(b) 過去問解説
電気工作物に起因する供給支障事故について，次の(a)及び(b)の問に答えよ。
(b) 次の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。
① 受電設備を含む配電系統において，過負荷又は短絡あるいは地絡が生じたとき，供給支障の拡大を防ぐため，事故点直近上位の遮断器のみが動作し，他の遮断器は動作しないとき，これらの遮断器の間では (ア) がとられているという。

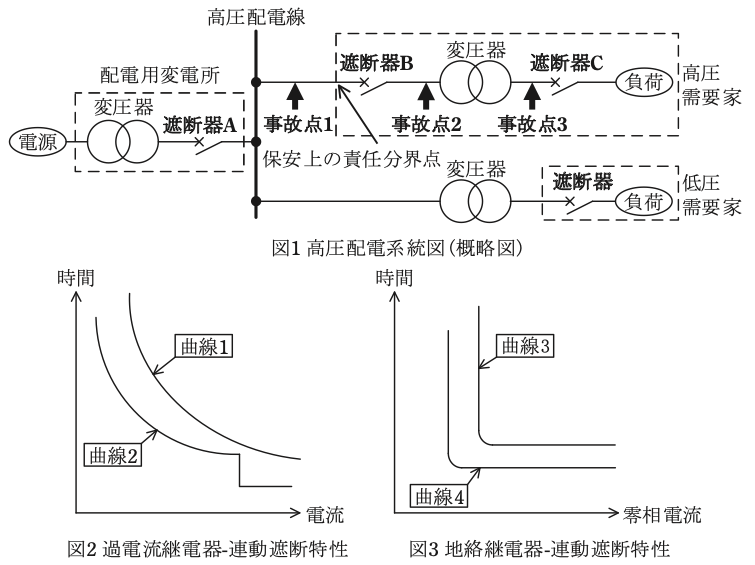

② 図2は，図1の高圧需要家の事故点2又は事故点3で短絡が発生した場合の過電流と遮断器（遮断器A及び遮断器B）の継電器動作時間の関係を示したものである。 (ア) がとられている場合，遮断器Bの継電器動作特性曲線は， (イ) である。
③ 図3は，図1の高圧需要家の事故点2で地絡が発生した場合の零相電流と遮断器（遮断器A及び遮断器B）の継電器動作時間の関係を示したものである。 (ア) がとられている場合，遮断器Bの継電器動作特性曲線は， (ウ) である。また，地絡の発生箇所が零相変流器より負荷側か電源側かを判別するため (エ) の使用が推奨されている。
- (1) (ア) 同期協調 (イ) 曲線2 (ウ) 曲線3 (エ) 地絡距離継電器
- (2) (ア) 同期協調 (イ) 曲線1 (ウ) 曲線3 (エ) 地絡方向継電器
- (3) (ア) 保護協調 (イ) 曲線1 (ウ) 曲線4 (エ) 地絡距離継電器
- (4) (ア) 保護協調 (イ) 曲線2 (ウ) 曲線4 (エ) 地絡方向継電器
- (5) (ア) 保護協調 (イ) 曲線2 (ウ) 曲線3 (エ) 地絡距離継電器
答えと解説を見る
正解は(4)
解説
【考え方】需要家の遮断器Bは、電力会社の遮断器Aより、いつも先に（短い時間で）動く必要があります。
覚えるポイント：
保護協調 事故のときは、事故点のすぐ上（電源側）の遮断器だけが動き、ほかの遮断器は動かないようにする
地絡方向継電器 地絡（漏電）が零相変流器より負荷側か電源側かを、電流の向きで見分ける継電器
■1 (ア) 保護協調
事故点のすぐ上の遮断器だけが動き、ほかは動かないことを保護協調といいます。止まる範囲を一番小さくするためです。
→ (ア) 保護協調
「同期協調」という言葉は、ここでは使いません。

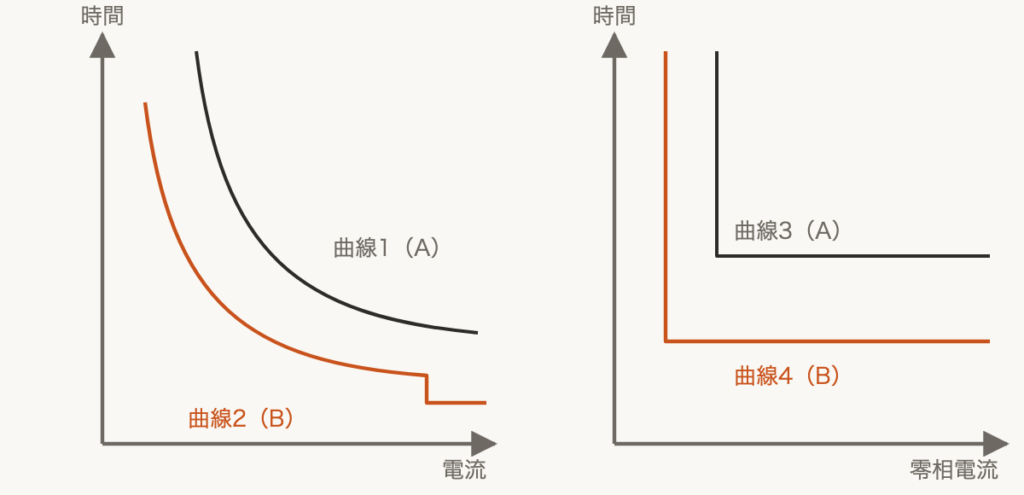

■2 (イ)(ウ) 曲線を選ぶ
同じ電流で比べると、下にある曲線ほど早く動きます。
遮断器Bは遮断器Aより先に動くので、Aより下の曲線です。
→ (イ) 曲線2（短絡）
→ (ウ) 曲線4（地絡）
■3 (エ) 地絡方向継電器
需要家の外で地絡が起きても、ケーブルの静電容量で零相電流が流れ、まちがって動くことがあります。
地絡方向継電器は電流の向きも見るので、需要家の中の地絡だけで動きます。→ (エ) 地絡方向継電器
地絡距離継電器は、ここでは使いません。
答えは(4)ピヨ。
同じ電流で比べると、下にある曲線ほど早く動きます。
遮断器Bは遮断器Aより先に動くので、Aより下の曲線です。
→ (イ) 曲線2（短絡）
→ (ウ) 曲線4（地絡）
■3 (エ) 地絡方向継電器
需要家の外で地絡が起きても、ケーブルの静電容量で零相電流が流れ、まちがって動くことがあります。
地絡方向継電器は電流の向きも見るので、需要家の中の地絡だけで動きます。→ (エ) 地絡方向継電器
地絡距離継電器は、ここでは使いません。
答えは(4)ピヨ。
出典：令和5年度（2023） 下期 第三種電気主任技術者試験（電気技術者試験センター）法規 問13(b)
