電験三種 令和5年度(2023) 下期 電力 問9 過去問解説

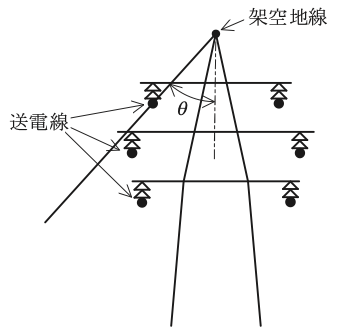

【考え方】遮へい角が小さい＝架空地線が送電線の真上近くにある＝雷を受け止めやすい、と考えます。 ■1 (ア) 架空地線の線 架空地線は、鉄塔のてっぺんに張り、雷を先に受け止めて地面に逃がす線です。 大地に電気を流すための線なので、絶縁する必要はなく、裸線（おおいのない線）を使います。→ (ア) 裸線 ■2 (イ)(ウ) 角度の名前と効果 図の角度 $\theta$ を遮へい角といいます。→ (イ) 遮へい角 遮へい角が小さいほど、架空地線が送電線の真上をしっかり守るので、効果が大きくなります。→ (ウ) 小さい ■3 (エ) 鉄塔から送電線への火花 雷が鉄塔や架空地線に落ちると、鉄塔の電圧がとても高くなります。 すると、鉄塔から送電線へ火花が飛ぶことがあります。これを逆フラッシオーバといいます。→ (エ) 逆フラッシオーバ 鉄塔の接地抵抗（大地への流れにくさ）を小さくすると、電圧が上がりにくくなり、防げます。 「進行波」は、電線を伝わっていく電圧の波のことで、ここには合いません。 答えは(1)ピヨ。
