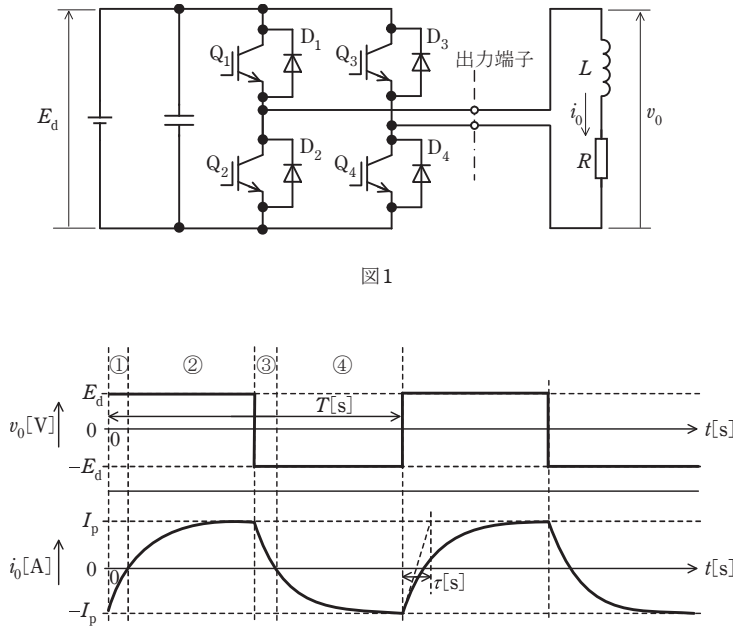

電験三種 令和6年度(2024) 上期 機械 問16(a) 過去問解説

【考え方】$v_0$ と $i_0$ の向きが同じ区間は IGBT（Q）に、向きが逆の区間はダイオード（D）に電流が流れます（電源へもどる）。 ■1 ①と②：$v_0 = +E_{\mathrm{d}}$ の区間 出力電圧がプラスなので、Q1 と Q4 にオンの信号が入っています。 ①では、電流 $i_0$ はまだマイナスです。負荷のコイルが、前の向きの電流を流し続けようとするからです。 マイナスの電流は Q1・Q4 を逆向きには通れないので、となりのダイオードを通って電源にもどります。→ ① D1−D4 ②で電流がプラスになると、Q1・Q4 を流れます。→ ② Q1−Q4 ■2 ③と④：$v_0 = -E_{\mathrm{d}}$ の区間 出力電圧がマイナスなので、Q2 と Q3 にオンの信号が入っています。 ③では、電流はまだプラスなので、ダイオードを通ります。→ ③ D2−D3 ④で電流がマイナスになると、Q2・Q3 を流れます。→ ④ Q2−Q3 答えは(5)ピヨ。
