電験三種 令和6年度(2024) 上期 機械 問17(b) 過去問解説
（選択問題：問17または問18のどちらか1問を解く）
均等放射の球形光源（球の直径は30 cm）がある。床からこの球形光源の中心までの高さは3 mである。また，球形光源から放射される全光束は12 000 lmである。次の(a)及び(b)の問に答えよ。
(b) 球形光源の光度の値[cd]と輝度の値[$\mathrm{cd/m^2}$]との組合せとして，最も近いものを次の(1)〜(5)のうちから一つ選べ。
- (1) 光度 955 輝度 13 500
- (2) 光度 955 輝度 3 380
- (3) 光度 1 910 輝度 1 010
- (4) 光度 1 910 輝度 27 000
- (5) 光度 3 820 輝度 13 500
答えと解説を見る
正解は(1)
使う公式
光度 $I = \dfrac{F}{4\pi}$（I：光度[cd]、F：全光束[lm]）
輝度 $L = \dfrac{I}{S}$（L：輝度[cd/m²]、S：見る方向から見た光る面の面積（見かけの面積）[m²]）
解説

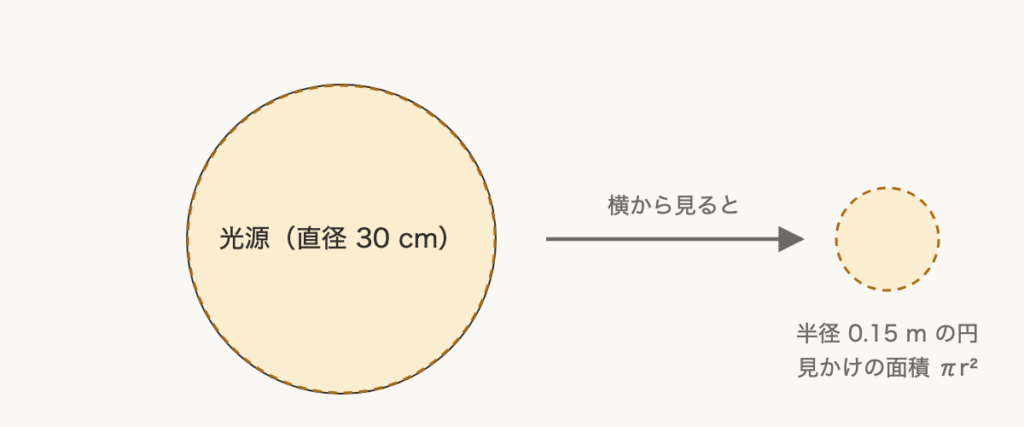

【考え方】輝度は、光っている面のまぶしさです。球を横から見ると、円に見えます。輝度は、光度をこの見かけの円の面積でわったものです。
■1 光度
(a) と同じです。
$I = \dfrac{12\,000}{4\pi} \fallingdotseq 955\,\mathrm{cd}$
■2 輝度
直径 30 cm なので、半径は 15 cm＝0.15 m です。
見かけの面積 $\pi \times 0.15^2 \fallingdotseq 0.0707\,\mathrm{m^2}$
$L = \dfrac{955}{0.0707} \fallingdotseq 13\,500\,\mathrm{cd/m^2}$
答えは(1)ピヨ。
直径 30 cm なので、半径は 15 cm＝0.15 m です。
見かけの面積 $\pi \times 0.15^2 \fallingdotseq 0.0707\,\mathrm{m^2}$
$L = \dfrac{955}{0.0707} \fallingdotseq 13\,500\,\mathrm{cd/m^2}$
答えは(1)ピヨ。
出典：令和6年度（2024） 上期 第三種電気主任技術者試験（電気技術者試験センター）機械 問17(b)
