電験三種 令和6年度(2024) 上期 法規 問10 過去問解説

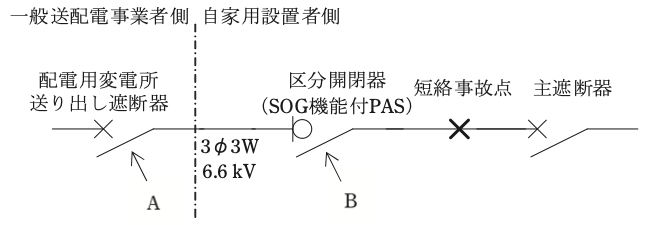

【考え方】PAS（区分開閉器）は大きな短絡電流を切れません。そのため「変電所が先に切る → PASが開く → 変電所が入れ直す」の順になります。 SOG機能付PAS：短絡電流ではその場で開かずにロックし（過電流ロック）、電気が止まってから開く（過電流蓄勢トリップ）。地絡のときは自分で開く（地絡トリップ）。 ■1 短絡が起きたとき ×印の地点で短絡が起き、大きな短絡電流が流れます。 PAS（B）はこの電流を切る力がないので、開かずにロックします。 ■2 まず遮断器Aが開く 変電所の遮断器Aが短絡電流を切り、配電線全体の電気が止まります。 ■3 次にBが開く 電気が止まった間に、Bはためておいた力（蓄勢）で開き、事故の場所を切りはなします。 ■4 最後にAが閉じる Aがもう一度入って（再閉路）、ほかの需要家には電気がもどります。 事故の場所はBで切りはなされているので、Aはまた切れることはありません。 ■5 ほかの選択肢 (2)(5)のように「Bが先に開く」ことは、短絡電流を切れないのでありません。 (3)の「同時に開く」もありません。 (4)のようにBが開かないと、Aを入れ直したときにまた短絡してしまいます。 答えは(1)ピヨ。
