電験三種 令和6年度(2024) 上期 法規 問8 過去問解説

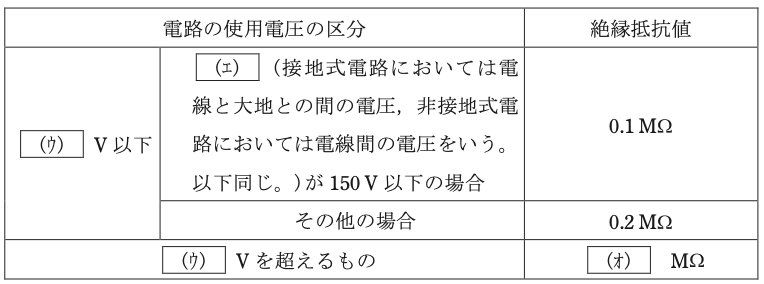

【考え方】低圧の電路の絶縁抵抗の決まりです。電圧の区分と、その値を覚えていれば解けます。 もとになる決まり：電気設備技術基準 第58条　300 V以下で対地電圧150 V以下は0.1 MΩ、その他（300 V以下）は0.2 MΩ、300 V超は0.4 MΩ ■1 (ア) どこの間をはかるか 電線どうしの間と、電路と大地の間の絶縁抵抗（電気のもれにくさ）をはかります。→ (ア) 電路 ■2 (イ) 区切り方 開閉器か過電流遮断器（大きすぎる電流を切る装置）で区切れる電路ごとにはかります。→ (イ) 過電流遮断器 ■3 (ウ)(エ)(オ) 表の値 使用電圧が 300 V 以下のものを、さらに対地電圧（大地との間の電圧）で分けます。→ (ウ) 300　(エ) 対地電圧 対地電圧 150 V 以下なら 0.1 MΩ、それ以外は 0.2 MΩ です。 300 V を超えるものは 0.4 MΩ 以上です。→ (オ) 0.4 答えは(3)ピヨ。
